graphviz是一款免费好用的图形绘制软件，使用这款软件可以快速绘制出满意的结构化图形，完成后可以输出保存为主流的文件格式，包括SVG，PDF等，小编提供的这个版本还包含了中文使用教程，安装后不会操作的话可以参考一下。

安装教程

1、双击“graphviz-2.38.msi”进入到软件安装向导

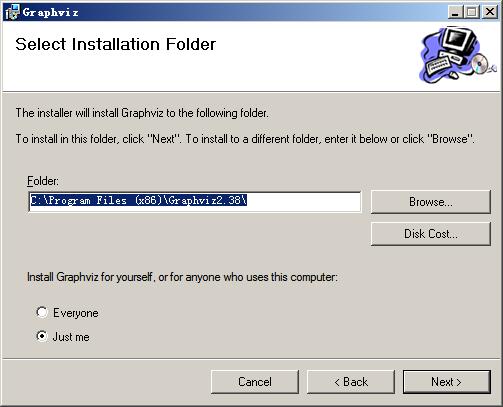

2、点击next选择软件安装目录，默认为“C:Program Files (x86)Graphviz2.38”

3、一直next安装就可以了

设置点和线的形状和颜色

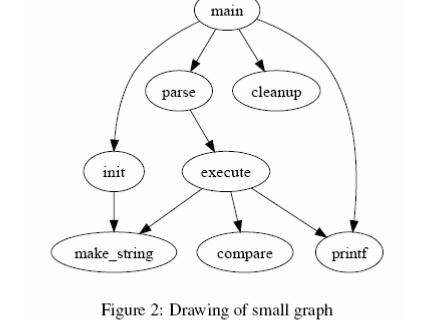

//先来看一个例子，我们创建一个文档graph1.dot：

//digraph是有向图，graph是无向图，要注意，->用在有向图中，--用在无向图中表示一

条边，不能混用。

1: digraph G { 第一行给出了图的类型和名字

2: main -> parse -> execute; 当一个点第一次出现，它就被创建了

3: main -> init; 用->标示符创建一条边

4: main -> cleanup;

5: execute -> make_string;

6: execute -> printf

7: init -> make_string;

8: main -> printf;

9: execute -> compare;

10: }

//然后在cmd下用这个文件运行dot

dot -Tps graph1.dot -o graph1.ps

//这是ps格式，你也可以改成jpg等格式。

//-Tps选择了postscript output，

//就画出了这个图。

//来看下一个稍微复杂点的例子，我们开始手动的设置一下图的属性。可以给点设置属性，

也可以给边设置属性。 先来讲讲怎么设置边的属性，在每条边后面的双括号里设置边的

属性。也可以在用edge设置边的默认值。

//而给点设置属性就必须给每个点单独的设置一个属性，node表示点的默认值。

//点的默认参数是shape=ellipse, width=.75, height=.5 and labeled by the node name.

//一些点的形状在 appendix.h 中，一些常用的形状有 bos,circle,record,plaintext。

1: digraph G {

2: size ="4,4"; 把图的尺寸设为4 inch，4 inch

3: main [shape=box]; /* this is a comment */ 把main点的形状设为方形

4: main -> parse [weight=8]; weight是设置了这条边的重要

程度，默认是1。

5: parse -> execute;

6: main -> init [style=dotted]; 让这条线是点状的

7: main -> cleanup;

8: execute -> { make_string; printf} 这条语句一次连了两条线

9: init -> make_string;

10: edge ; // so is this 把边的默认颜色设为了red

11: main -> printf [style=bold,label="100 times"]; label就是在边上写了一行字

12: make_string [label="make astring"]; 让make_string变成了一个两

行的字符串(注意那个)。

13: node [shape=box,style=filled,color=".7 .3 1.0"]; 设置了一下点的默认参数，蓝

色，这个被用在了compare中。

14: execute -> compare;

15: }

画出以下图形：

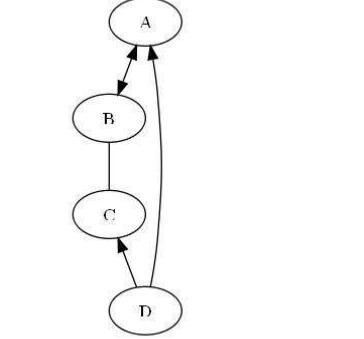

//可以设置每条边箭头的方向，用 dir，有 forward(default)，back，both，none 四种。

digraph html {

A -> B[dir = both];

B -> C[dir = none];

C -> D[dir = back];

D -> A[dir = forward];

}

//点的 shape 除了 record 和 Mrecord 这两种之外，其他的形状都是多边形，而我们可以对多

边形进行一下属性上的设置，shape = polygon。Sides 用于设置它的边数，peripheries 用于设

置多边形的外框的层数，regular = true 可以让你的多边形是一个规则的多边形，orientation =

*，可以让你的多边形旋转一个角度，如 orientation = 15 就是转了 15 度。Skew 后面跟一个

(-1.0~1.0)的小数，能让你的图形斜切一个角度，distortion 是让你的图形产生透视效果。

1: digraph G {

2: a -> b -> c;

3: b -> d;

4: a [shape=polygon,sides=5,peripheries=3,color=lightblue,style=filled];

5: c [shape=polygon,sides=4,skew=.4,label="hello world"]

6: d [shape=invtriangle];

7: e [shape=polygon,sides=4,distortion=.7];

8: }

主要特色

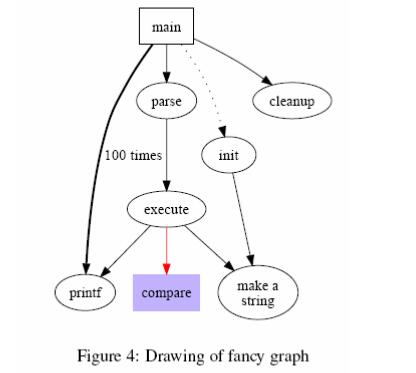

1、Fancy graph

从上面的代码可以看出，dot语言非常简单，就是一个纯描述性的语言而已。

大家可以把上面的代码和下图中的连接对应起来看。

2、Polygon graph

下面是对应的图片：

3、连接点的方向

我们可以用“n”,”ne”,”e”,””se”, “sw”,”w”,”nw”,

分别表示冲哪一个方向连接这个节点(图形)-“north, northeast……”如：

4、数据结构图

数据结构图是我们很容易用到的一类图形，一个简单地数据结构图代码如下：
