ArduBlock是一款功能实用的图形编程软件，该软件主要用于Arduino文本式编程环境，包含了丰富的工具和控制模板，是以图形化积木搭建的方式编程的，加强了编程的可视化和交互性，以图形化积木搭建的方式进行编程操作，即使是没有编程经验的用户也可以快速上手操作。

基本介绍

ArduBlock由上海新车间创客开发，是一款Arduino图形化编程软件，基于Arduino程序运行。ArduBlock区别于Arduino文本式编程环境，它是以图形化积木搭建的方式编程的，这样的方式会使编程的可视化和交互性加强，编程门槛降低，即使没有编程经验的人也可以尝试给Arduino控制器编写程序。

ArduBlock是Arduino官方编程环境的第三方软件，必须要在Arduino软件下运行，ArduBlock是以图形化积木搭建的方式编程的，这样的方式会使编程的可视化和交互性加强，编程门槛降低!

软件功能

一、工具区

工具区包括“新增”“保存”“另存为”“打开”“上载到Arduino”“Serial Monitor”，“新增”就是新建，“保存”“另存为”“打开”也都是其它软件的常用工具，这里就不做介绍了。点击“上载到Arduino”，Arduino IDE将生成代码，并自动上载到Arduino板子，需要注意的是在上载Arduino之前，要查看一下端口号和板卡型号是否正确。在点击“上载到Arduino”之后，我们可以打开Arduino IDE查看程序是否上载成功。“Serial Monitor”则是打开串口监视器，串口监视器只有在电脑中有Arduino端口时才能打开。

二、积木区

积木区包含了《Arduino创意机器人》课程中用到的所有模块，还包括有一些课程中没有涉及但经常用到的模块。积木区的积木共分为七大部分：控制，引脚，逻辑运算符，数学运算，变量/常量，实用命令，教育机器人。

1.控制

控制中的各个模块都是一些最基本的编程语句，只要接触过编程的人都会很容易理解这里面的各个模块的含义。

2.引脚

引脚中的各个模块是针对Arduino板的引脚(也称针脚)所设计的，主要是数字针脚和模拟针脚，也包括一些常见的使用，比如舵机，超声波等。

3.逻辑运算符

逻辑运算符主要包括常见的“且”“或”“非”，还包括比较运算符，如数字值、模拟值和字符的各种比较。

4.数学运算

数学运算主要是Arduino中常用的基本运算，包括四则运算、三角函数、函数映射等。

5.变量/常量

变量/常量主要包括数字变量、模拟变量、字符变量、字符串变量以及它们对应的各种常量。

使用说明

将下载的文件拷贝到Ske tchbook location。

默认位置为“C:\My Documents(我的文档)\Arduino”。一级一级地在这个目录下建子目录，如：“C:\My Documents\Arduino\tools\ArduBlockTool\tool\”(强调，文件夹名一定要区分大小写，否则无效)，然后把下载好的ardublock-all.jar文件拷贝到tool文件夹里。

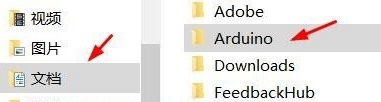

如：我的默认位置在C盘的文档里。

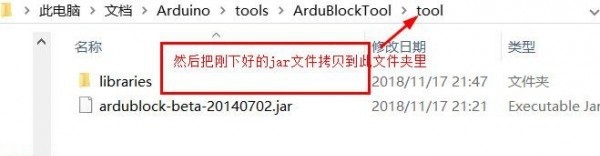

然后在Arduino文件夹里一级一级的建立tools，ArduBlockTool，tool文件。如图：

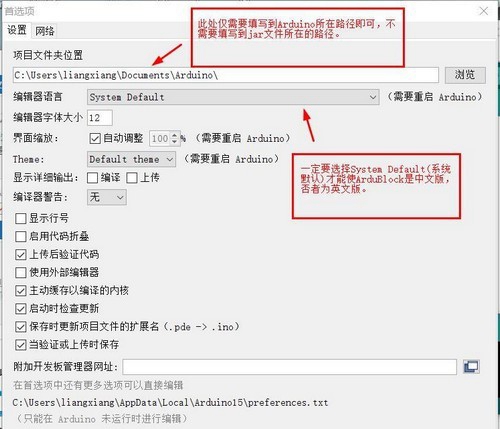

然后启动 Arduino IDE，在“文件”(file)目录里找到"首选项"(Preferences),点击打开，设置如下

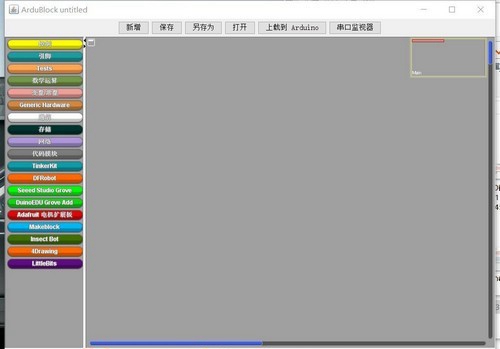

安装成功后，重启Arduino IDE，在“工具” (Tools)目录下，点击ArduBlock即可进入ArduBlock图形化界面。
