立创EDA For Mac 2
立创EDA For Mac是为苹果用户推出的一款PCB设计软件,也就是我们通常所说的电路图绘制软件,软件提供了可视化的操作面,并且拥有丰富实用的电路图绘制以及PCB设计功能,且支
立创EDA For Mac是为苹果用户推出的一款PCB设计软件,也就是我们通常所说的电路图绘制软件,软件提供了可视化的操作面,并且拥有丰富实用的电路图绘制以及PCB设计功能,且支持与Eagle, Altium Designer, Kicad等软件兼容,欢迎下载。
主要特色
强大的电路设计功能
原理图绘制
方便快速的绘制原理图,轻松分享你的作品
PCB设计
多层板,数千焊盘,依然能快速运行,布线流畅自如
电路仿真
集成了大量的仿真模型,现场调试前的仿真能节约你的时间与研发经费
PCB导入文件
可以导入Eagle, Altium Designer, Kicad, LTspice设计文件和库文件
硬件设计从未如此简单
协同开发
邀请伙伴协作工程设计
电路开源
集万名电子工程师智慧共同开发的常用电路开源模块,模块复用
共建封装库
已创建50多万种实时更新的元件,你也可以导入自己常用封装库
分享电路
把你的设计分享给小伙伴,在论坛中讨论电路也就变得简单
操作技巧
一、多窗口联动
立创EDA从 6.4.0 开始,已经支持多窗口联动,可以很方便地跨窗口交叉选中,相互定位,布局传递等。
使用方法:
1、在同一个浏览器或者客户端,打开两个编辑器窗口

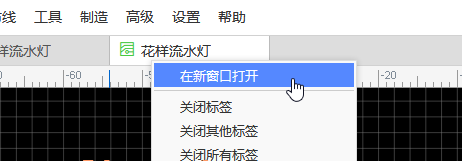

2、一个窗口打开原理图,一个窗口打开PCB。也可以在文档顶部标签页 - 右键 - 在新窗口打开。
3、此时,当点击一个窗口的器件,导线时,另外一个窗口的相同器件和网络也将同时高亮
二、改变画布大小

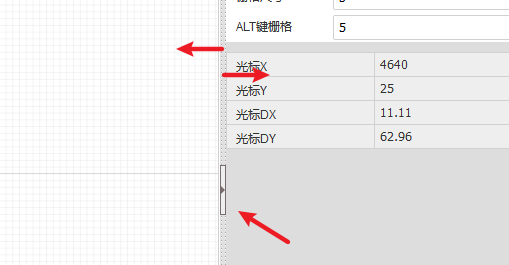

当你鼠标移动经过画布边沿时(左右),会出现一条高亮的线段,点击左右两边的线段的中间按钮可以关闭/打开导航面板和属性面板,以增大画布面积。左右两边的线段还可以用鼠标拖动改变面板大小,以符合使用的习惯。
立创EDA的画布区域是无限缩放的,通过滚动滚轮进行缩放。
快捷键 K 可以快速适应画布到中央。
三、光标样式

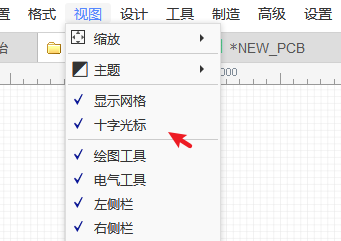

如果你不喜欢十字光标样式,你可以选择关闭它。顶部菜单 - 视图 - 十字光标

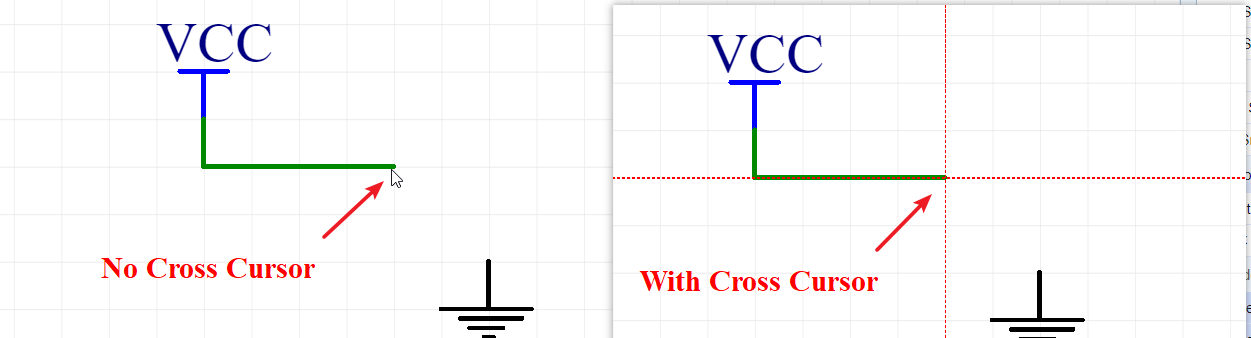

这两种光标如下,左边是无十字光标,右边是十字光标样式。

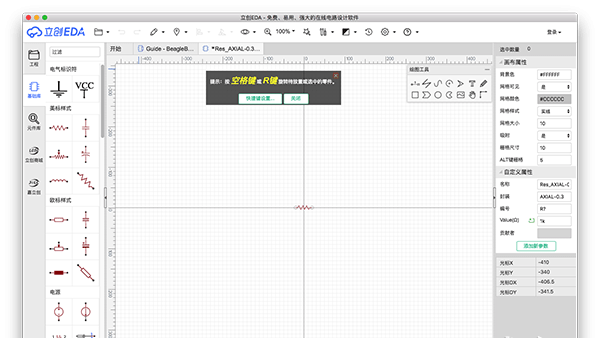

应用截图
