3d3s13.0是基于cad软件打造的一款实用钢结构空间结构设计软件，软件提供了钢与空间结构设计系统、钢结构实体建造及绘图系统、钢与空间结构非线性计算与分析系统、辅助结构设计及绘图系统四大部分，而每个部分的功能也不相同，新版本还增加了全新的功能，包括优化了工作流程，增强了建模功能，软件分为普通版和高级版，普通版主要适用于任意由梁、杆、索组成的杆系结构；可进行结构非线性荷载——位移关系及极限承载力的计算、预张力结构的初始状态找形分析与工作状态计算，包括索杆体系、索梁体系、索网体系和混合体系的找形和计算、杆结构屈曲特性的计算、结构动力特性的计算和动力时程的计算；高级版囊括了普通版的所有功能，此外还可进行结构体系施工全过程的计算、分析与显示。可任意定义施工步及其对应的杆件、节点、荷载和边界，完成全过程的非线性计算，可考虑施工过程中因变形产生的节点坐标更新、主动索张拉和支座脱空等施工中的实际情况。

主要功能

1、实体建造模块

①新增围护结构自定义建模功能。

②新增围护结构杆件绘图参数定义。

③通过参数化节点添加原先缺少的节点，增加梁梁拼接节点4种，包括焊接、单剪板无盖板拼接、双剪板无盖板拼接，单盖板双剪板拼接，双盖板双剪板拼接，支撑节点6种，包括双槽钢节点板连接边节点，双角钢节点板连接边节点，H型钢垂直支撑面端封板连接，H型钢短柱连接边节点，H型钢短柱连接中节点等，梁柱加腋节点3种。

④绘图方面增加原先图纸存在的标注问题，新增图纸标注的工具箱。

2、铝合金模块

①全新的模块全面支持铝合金结构的计算分析和节点设计。

②建模部分：网架前处理模型转到后处理;自动调整杆件方位。自动偏心，轴线位于上翼缘中线;根据杆件在节点轴向上的范围，确定节点的上下表面;杆件开孔;

③节点部分：增加节点方位计算;节点默认设计参数;节点直径计算;

④绘图部分：增加节点编号、杆件编号、节点数据表格、杆件样图和表格、结构布置图，投影画、结构展开图等功能。

3、变电构架结构

①增加默认变电构架特殊的荷载工况，自动生成变电构架结构适用的荷载组合，减少了用户的手工操作。

②增加了上弦杆为角钢，下弦杆为圆钢，腹杆为圆钢的桁架梁设计功能，包括位置编辑功能，新增圆钢焊接拼接、圆钢焊接拼接、圆钢与角钢焊接拼接、挂线孔板等节点设计功能以及折线圆钢杆件偏心、角钢和双拼角钢杆件的开孔等。

③增加弦杆均为角钢，腹杆为圆钢或角钢混合，剖面为三角形的桁架梁设计，增加相应的节点形式。

④增加弦杆均为角钢，腹杆为圆钢，剖面为倒三角形的桁架梁设计，增加相应的节点形式。

⑤绘图方面做了些改进，解决了原来一些绘图重影问题，标注问题，现在图面更整洁，标注更合理了。

4、塔架结构

①更新了《架空输电线路杆塔结构设计技术规定》DL/T 5154-2012。

②增加了塔架支持二阶效应的计算功能。

③增加了《钢结构单管通信塔规程》CECS236：2008，根据《规程》第5.2.3条补充验算圆管局部失稳。

使用教程

1、支持对几何的模型信息进行查看;

2、可以对几何的模型进行选择，在绘制几何模型时，可以对视图调节，快速的打开需要的视图工具栏;

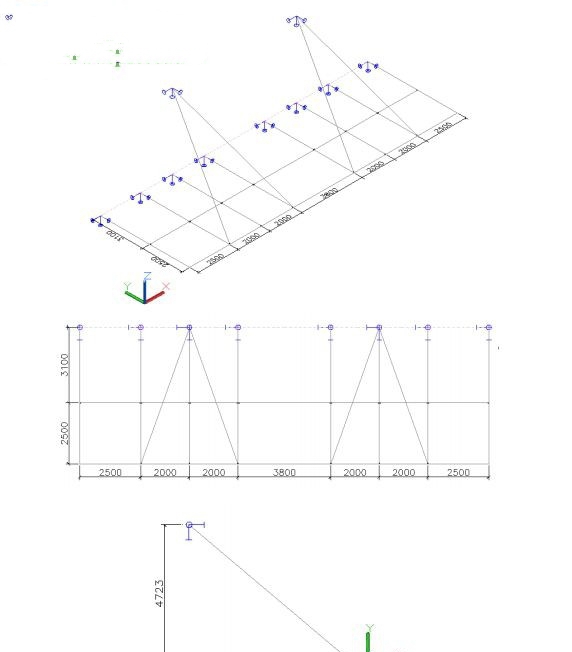

3、选择需要适应的俯视图之后，可以在XY平面上使用line命令、offset命令完成对模型的绘制;

4、快速的完成西南轴测图的切换，并且对辅助线进行绘制，支持移动到正确的位置;

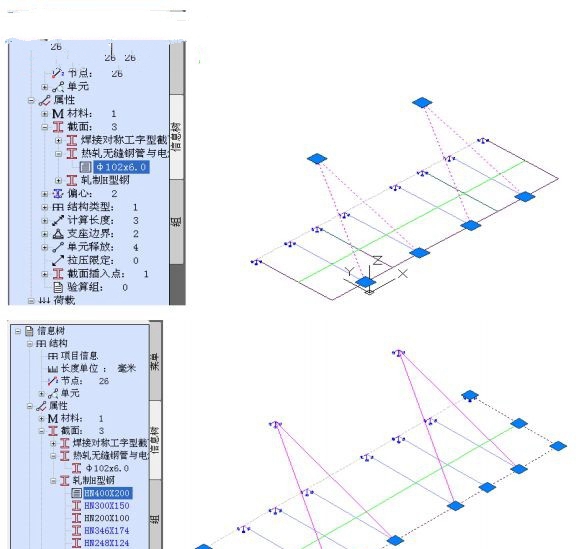

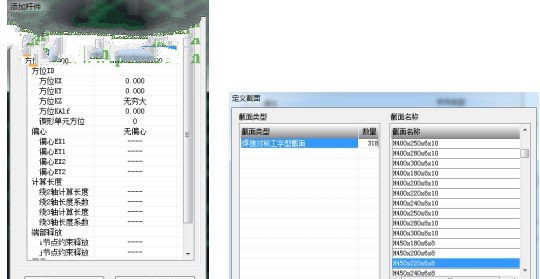

5、完成对需要的杆件进行添加，支持对属性的选择，支持对截图进行定义，包括了名称、类型;

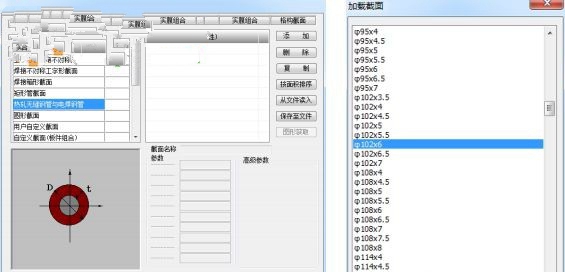

6、基本截面的信息进行查看，包括了成型，并加载截面的信息了解;

7、主要讲截面进行定义之后，就能在信息数里面看到相对应的信息，而且支持对虚线的显示;

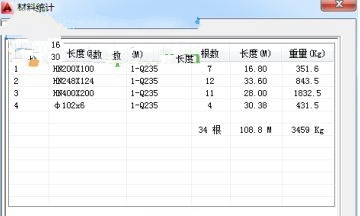

8、通过材对钢量进行统计计算，支持对材料信息检查;

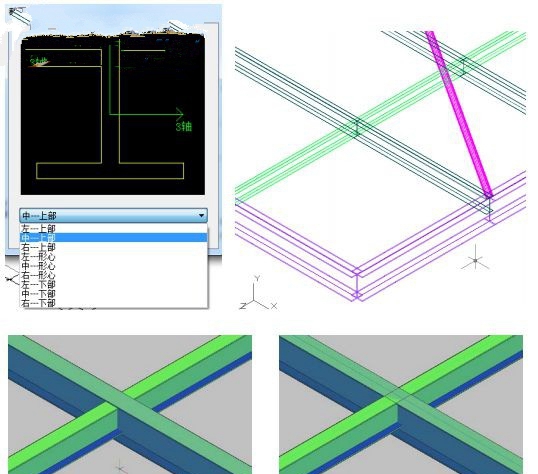

9、支持对截面的方位点进行设置，并且支持对图形的查看;
