理想3V工具箱是为autocad用户打造的一款实用cad辅助工具集，这款插件的主要功能就是可以大大地提升我们绘图的效率，只需要输入几个简单数据即可快速生成管桁架实体模型，而且还可以自动切割腹杆和主管的切口，其腹杆互相干涉也可以自动切口，该插件还支持Anypipe软件，同时还拥有强大的模式识别技术，支持对图形对象进行测量识别，欢迎下载。

软件特色

1、CAD辅助建模，立体建模。集合归纳常用立体建模命令,教你如何在CAD下建立3V模型。

2、管桁架实体的快速自动化建模。输入几个简单数据，快速生成管桁架实体模型。而且自动切割腹杆和主管的切口，腹杆互相干涉可以自动切口。自动编号，自动生成材料表。

3、圆管的复杂切口切割和生成平面展开图，供人工打印1:1纸样切割加工。

4、圆管生成Tekla导出DWG格式的线框包络图，可以用林克曼等机器导入模型做切口加工。

5、支持每个杆件导出为SAT格式,可以使用solidworks读入，支持更多品牌切割机加工。

6、支持Anypipe软件。工具箱输出展开图，Anypipe软件可以读取生成加工代码。

7、采用模式识别技术，对图形对象进行测量识别。用户画出什么样子的模型，程序进行识别测量，获得杆件信息。

8、本程序自动建立管桁架实体以及自动切割的方法具有数据输入简单，使用方便快捷的特点。

9、可直接从绘图加工考虑，简化了软件操作学习难度。是一线加工制图人员较好的设计工具箱软件。

10、完美支持管桁架实体的快速自动化建模，只需输入几个简单数据即可快速生成管桁架实体模型。

使用说明

1.资源文件夹的安装：

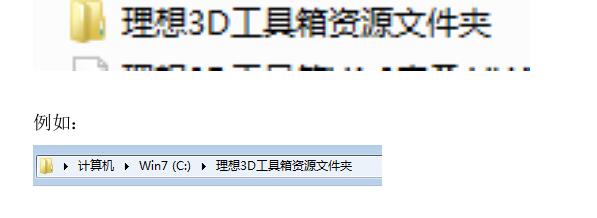

将程序文件内 "理想3V工具箱资源文件夹" 手动拷贝到C: 盘根目录下，方可正常显示界面图片。

2.加载理想3V工具箱的方法：

先启动C AD2018

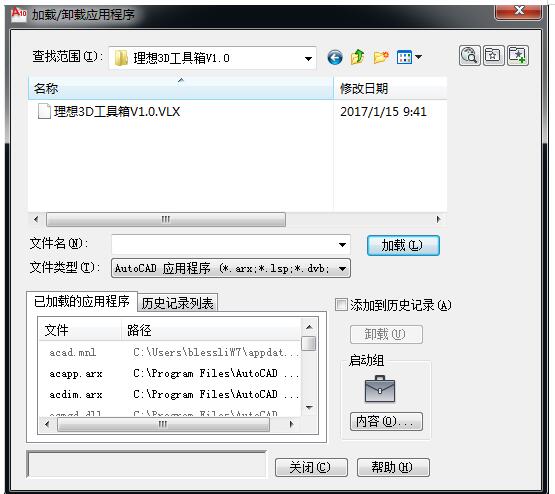

CAD命令行里用 appload 命令 加载文件 ：

理想3V工具箱V1.85试用.VLX

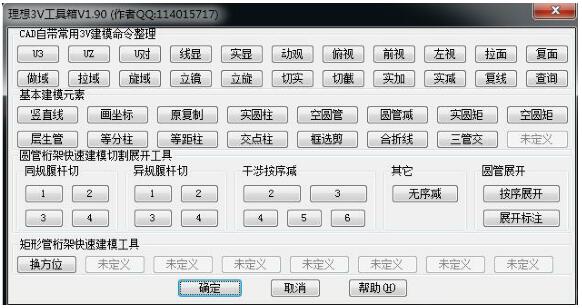

然后就会出现本软件界面.

然后点击对应按钮实现对应绘图功能。每个按钮功能请看帮助文档和视频演示。
