NI AWR Design Environment是由NI公司推出的一款射频/微波设计系统，软件提供了丰富的功能模块，可以胶儿加速电子设备的开发，预先分析电子的构造，并提供了一个人性化的设计环境，可以让您设计的产品更加与相应的零件兼容，且可以加速产品的上市周期，新版本的软件带来了先进的报管理，改进的报告生成功能以及全新的空间信道模型。

安装教程

1、下载后双击“awrde_v14_0_9138_4_64bit.exe”安装

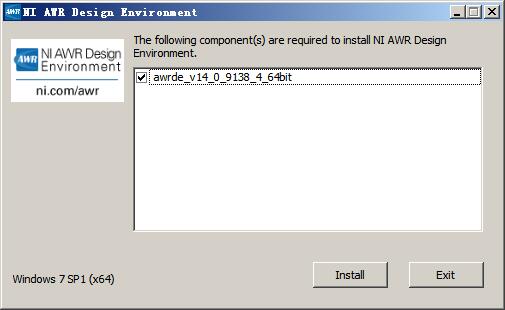

2、点击install进入到软件的安装向导

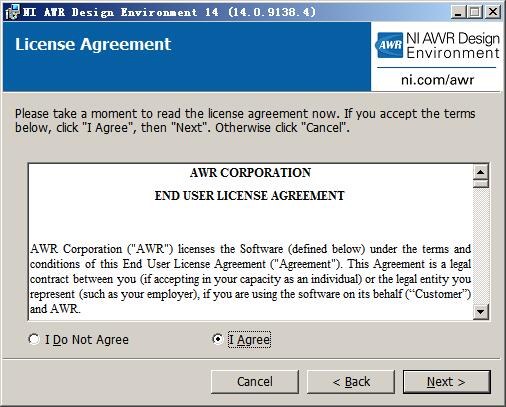

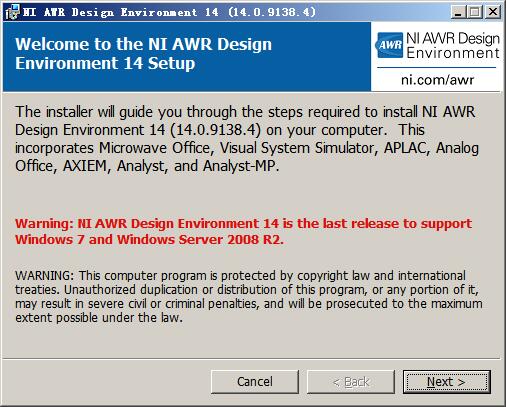

3、点击next出现协议，选择i agree

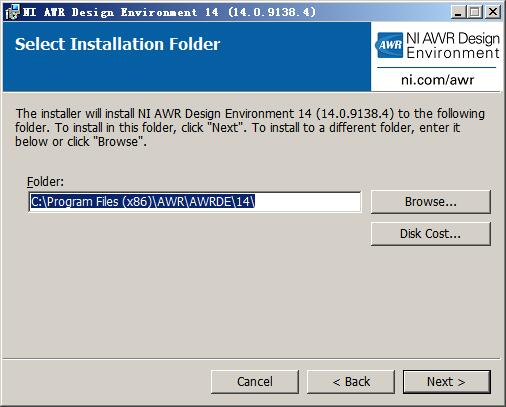

4、选择软件安装目录，默认为“C:\Program Files (x86)\AWR\AWRDE\14\”

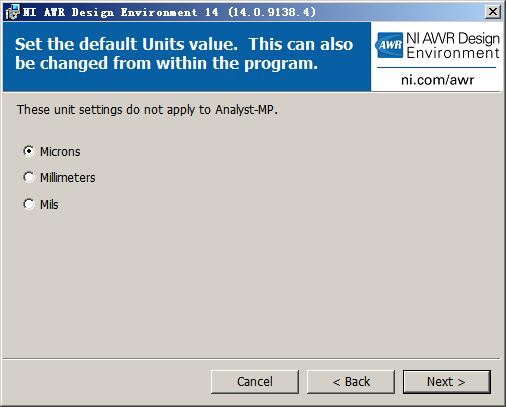

5、如下图我们选择默认

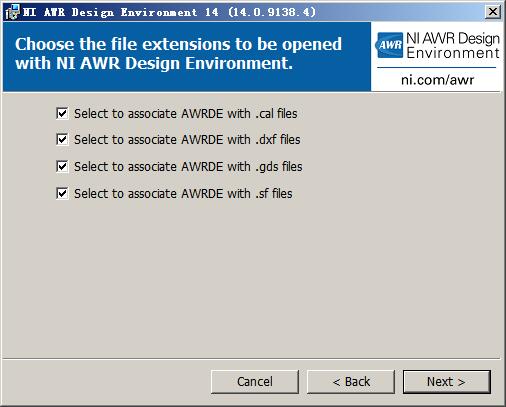

6、选择程序是否与如下文件关联，默认的已经全部打勾了，如果不需要的话可以将勾去掉

7、继续next就会开始NI AWR Design Environment的安装了

NI AWR Design Environment新功能

一、设计环境、布局和自动化

1、先进的报告/计量管理

2、改进的功率放大器报告生成

3、扩展PCB导入向导自动布局编辑/捕获功能

4、增强iNet智能网络路由和布局管理

二、系统模拟和模型/库

1、相控阵生成向导(附加模块)

2、新的空间信道模型

3、系统总线的支持

三、电路模拟和模型/库

1、阻抗匹配的新网络合成(附加模块)

2、大型参数化设计的新型调谐器接口

3、环路增益稳定性分析

四、 EM仿真和建模

1、用于组件/EM集成的端口

2、三维内波端口

3、支持共形结构，如天线

主要特色

1、设计环境拥有业界一流的调谐功能

2、丰富的PDK供选择

3、线性、非线性频域和时域仿真

针对大规模和超非线性的APLAC?射频谐波平衡仿真器

4、利用EM Socket? 电磁接口整合第三方电磁分析工具

AXIEM? 3维平面电磁仿真(可选)

对焊球、键合线等互连线进行分析的Analyst? 三维有限元电磁分析工具(可选)

5、支持将ICED 和 Mentor Calibre?连接到原理图进行设计规则检查(DRC)和版图原理图一致性检查(LVS)

6、支持版图以GDSII文件格式导出进行生产
