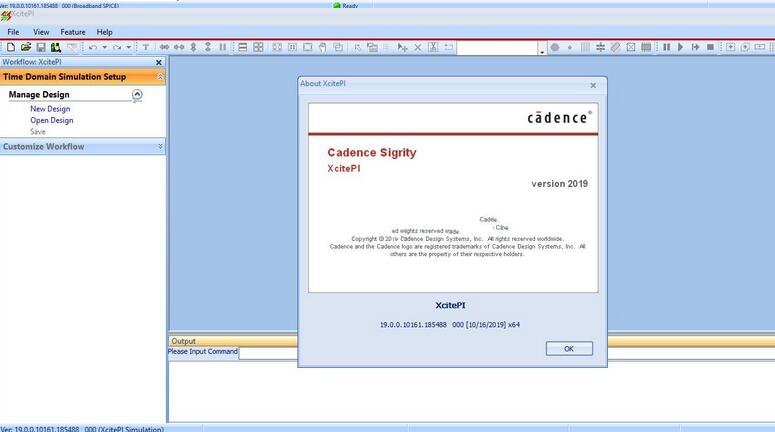

Cadence Design Systems Sigrity 2019简称Cadence Sigrity 2019，这是一款专业好用的仿真设计软件，这款软件专为加速PCB电源完整性及信号完整性仿真流程量身打造，基于Sigrity专利技术，可以有效地提升各类高级物理设计的效率。新版本的Sigrity 2019还带来了全新的功能，优化了工作效率，有需要的快快下载吧。

主要功能

? 可以分析板上任意结构的电磁耦合特性，为器件/去耦电容的放置位置以及过孔的排布提供依据

? 可以提取IC封装电源网络与信号网络的阻抗(Z)参数及散射(S)参数，研究电源的谐振频率以及输入阻抗，或研究信号的插入损耗及反射系数，为精确分析电源和信号的性能提供依据; 为时域SSN仿真提供可靠的宽带网络参数模型

? 分析整板远场和近场的EMI/EMC性能，全三维显示复杂的近场辐射水平，为解决板级的EMI/EMC问题提供依据

? 分析板上任意位置的谐振特性，找出系统在实际工作时电源平面上的谐振及波动特性，为电源的覆铜方式及去耦电容的放置位置提供依据

? 支持叠层以及其他物理设计参数的假定(What-if)分析，快速评估设计参数对系统性能的影响

? 基于专利算法的精确直流求解引擎(PowerDC)，可支持从直流(DC)到宽频段的精确模型提取

? 与三维(3D)IC封装设计和板级设计工具无缝集成

主要特色

?专业的频域分析工具，致力于Package/PCB全面的信号完整性、电源完整性、EMI/EMC的分析，有10年的历史，经过数以千计的设计产品验证，成熟可靠

?算法稳定可靠，即使对不规则的平面结构也能精确求解

?提供智能的多CPU、多任务分布式计算能力，可以把一个大型的复杂任务分配给多个CPU或多台计算机同步完成，从而大大提高了仿真效率。

?独特高效的电磁场分析技术使得PowerSI对多层电源地平面、大量的过孔和走线等复杂和规模巨大的封装和PCB设计依然能快速有效求解;

?具有灵活多样的2D和3D fly-through等显示方式

?支持各种灵活的端口定义选项，允许用户自定义基于节点、器件、管脚、网络等方式产生端口

?强大的SPICE语法支持能力

?与各种ECAD数据库如Cadence? SiP Layout, Allegro? Package Designer, 和 Allegro PCB Designer ，以及Mentor, Zuken和Altium设计都有专门优化的接口
