sw转cad映射文件是为SolidWorks用户打造的一款辅助工具，我们知道使用SolidWorks输出的图纸会出现无法使用cad编辑的问题，使用这款工具就可以将SW图纸的图层映射到DWG 或DXF格式的CAD图纸中了，然后就可以编辑或者打印了，欢迎下载。

sw转cad映射文件使用教程

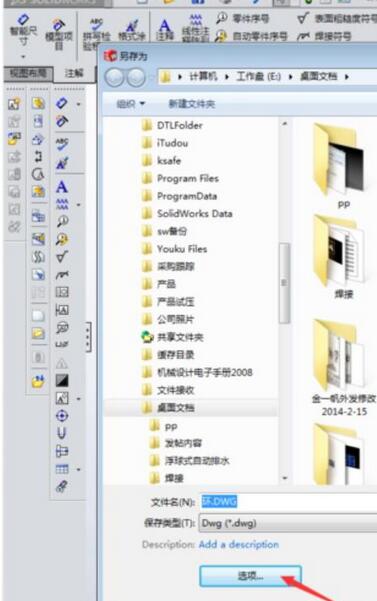

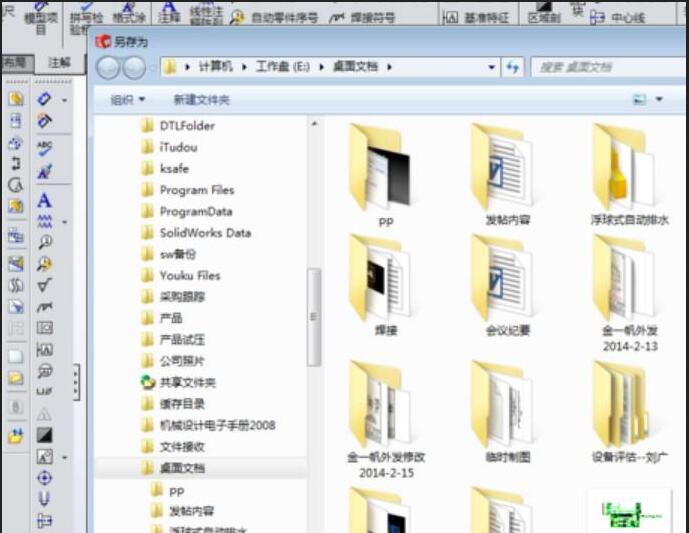

1、操作：文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项;

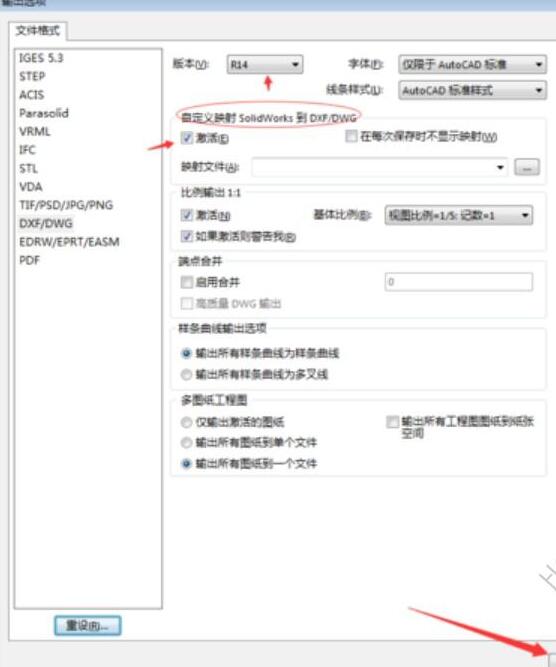

2、出现“输出选项”对话框，设置文字映射文件为“ Solidworks to dwg.txt ”

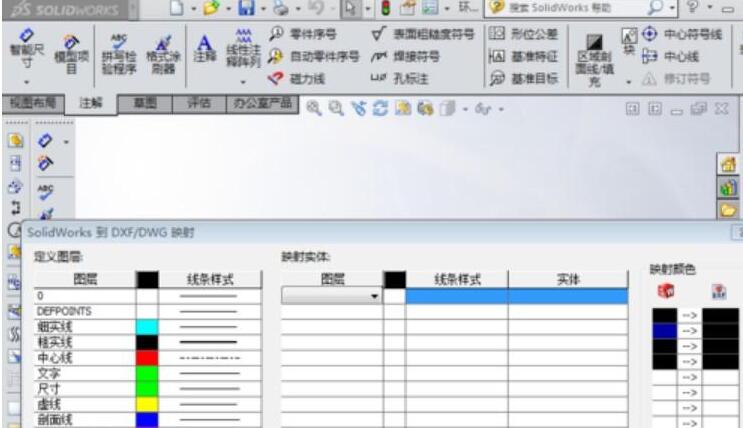

3、再按“确定”。系统返回到“另存为”对话框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”对话框中设置图层。

4、对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样。可参考以下设置：

5、点击“映射到实体，这是把你 Solidworks 工程图中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。有很多，别弄昏了头。

6、辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。

7、再按“确定”。大功告成！
