筋斗切剖面是一款很实用的cad切剖面软件，该软件支持自动采集剖面线与地形图的交点数据，获取等高线间距与高程值，也可以手动输入等高线高程值并生成相应的剖面图，感兴趣的可以来本站下载使用！

筋斗切剖面介绍

筋斗切剖面是一款基于AutoCAD平台的切剖面软件，支持自动采集剖面线与地形图的交点数据，获取等高线间距与高程值，也可以手动输入等高线高程值并生成相应的剖面图，是一款非常好用的切剖面软件。

软件特点

1、非常快捷的切剖面软件。

2、软件自动采集剖面切线与地形线的交点，生成完整的剖面图，含有坐标轴等数据;

3、等高线高程未赋值时，应手动输入修改高程值，在修改过程中，软件将自动标识相应的交点位置;

4、支持CAD2007-2016(32位与64位)，系统winXP至win10。

安装说明

1、安装过之前版本的用户，请运行之前版本的“安装.exe”卸载之前的版本，点击卸载即可。

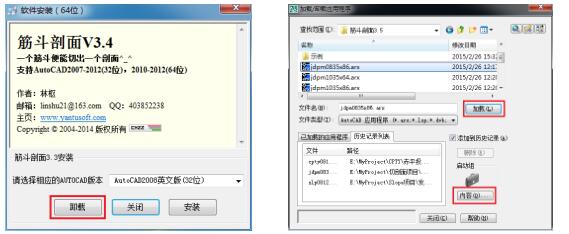

2、安装方法1：在 CAD 命令行输入“ap”加载应用程序，出现“加载/卸载应用程序”界面，选择相应的 ARX 文件加载。如果要每次启动 CAD 自动加载程序，可把 ARX 文件加到启动组。

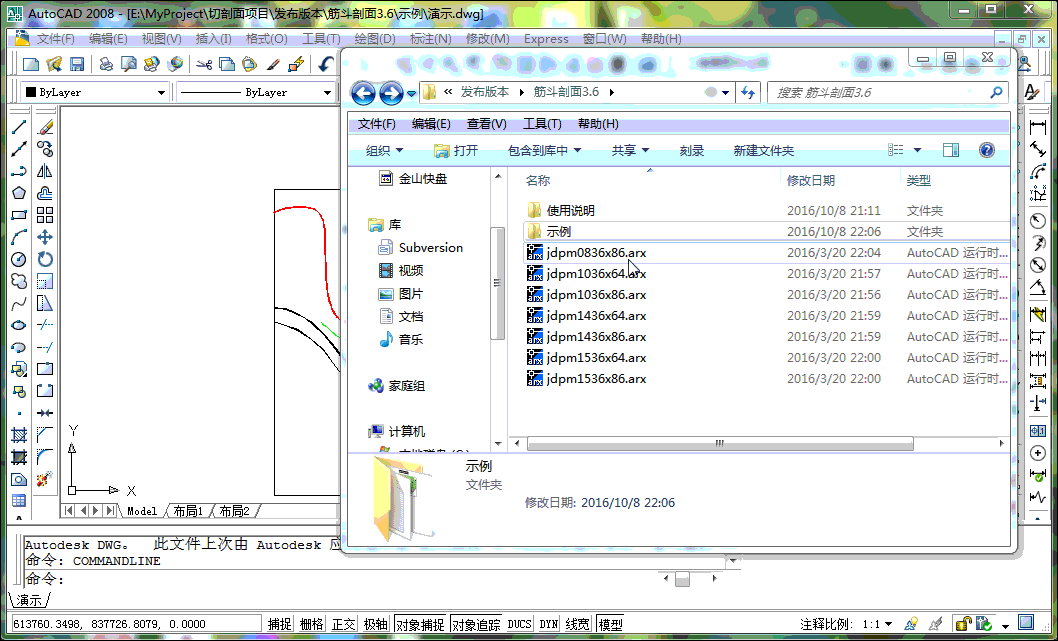

3、安装方法2：直接拖动相应的 arx 文件到 CAD 界面，就可完成加载。加载完后，在 CAD 菜单右侧会添加一个菜单项“ 言土软件”，选择点击“ 筋斗剖面”即可打开软件;如果是 CAD2009 以后的版本，只在 AutoCAD经典界面才会出现相应的菜单，可直接输入“jdpm”打开界面。

使用方法

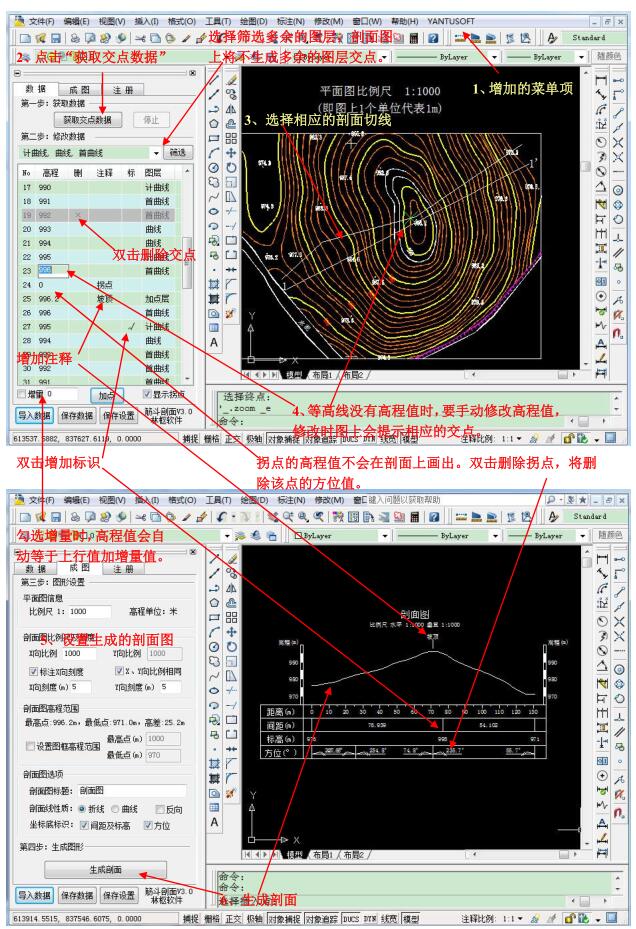

1、首先要准备一张有等高线的地形平面图，并在你要生成剖面的位置画条剖面切线，比如“示例”目录里的“示例.dwg”文件，点击“筋斗剖面” 或输入命令“jdpm”，出现软件界面。

2、第一步：点击“获取交点数据”，选择相应的剖面切线;

3、第二步：修改相应的交点高程，或双击删除多余的点，或增加注释，或双击增加标记。

4、第三步：设置生成的剖面图。

5、第四步：点击“生成剖面”，选择合适位置生成平面图，结束!

使用注意

1、软件界面位置默认靠左侧，可用鼠标把它拖到靠右侧，或在中间任意位置。

2、当地形线没有高程值时，需要大量输入高程值时，可利用软件图层“筛选”功能把其它非等高线图层关闭，再配合“增量”功能与键盘上下键，可快速赋值。

3、如果需要增加剖面图标尺的上下长度，可在“设置剖面图高程范围”，增加最高点值或减少最低点值。

4、可用命令“jdpm”调出软件界面。
