NodeBox是一款界面友好、操作简单的平面设计软件，该软件内置多种绘画工具辅助用户更加自如的绘制、设计自己的作品，支持自定义字体的颜色、大小和形状，还有各种矢量图、剪贴画等，都可根据需要自由调整，可以满足用户不同的设计需求，提高设计效率。

基本介绍

NodeBox是一款全新的软件应用程序，用于使用程序化图形创建生成性艺术，也是一种全新的平面设计方式，工具可与传统的设计应用程序集成，并可在多种平台上运行。

详细介绍

Nodebox是一个建立在Python语言基础上的开源免费图形软件，用于数据可视化和生产设计。NodeBox与Processing类似，但是没有Processing的互动功能。它有自带的图形库，也可以从photoshop和illustrator导入矢量图形，或者自定义编码生成二维分形图像和动画，可导出为PDF和Quick Time文件。

Nodebox包含三个独立部分：Nodebox 3(跨平台)，Nodebox 1(Mac OS X)，Nodebox for OpenGL(Windows)。

软件功能

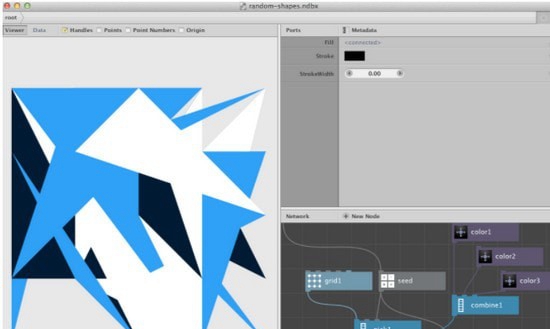

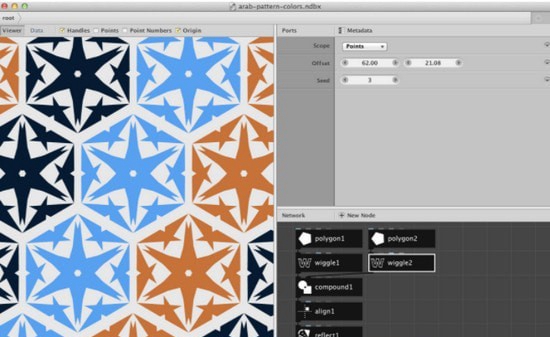

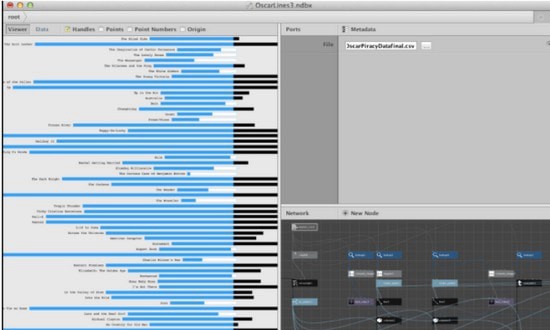

可视化您的数据

由于其独特的方法，NodeBox是快速数据可视化的理想选择。NodeBox可以导入许多数据格式，例如Excel电子表格，您可以编写自己的数据导入器和导出器。

动画伙伴

NodeBox中的每个参数都可以设置动画。动画可以导出为常见的电影格式或图像序列。

友好的面孔

您是否想在不了解编程内容的情况下探索生成设计?使用其基于节点的接口，NodeBox可使生成设计变得轻松快捷。

窥探引擎盖下

使用节点并不一定意味着放弃表达能力。NodeBox使自定义现有节点的功能或从头开始构建自己的节点变得容易。

软件特点

基于节点--软件使用非破坏性的工作流程，每一个操作都由一个可视化的代码块来表示。

开放式扩展--可以查看和更改每个代码块的源头。

Python或Clojure -- Nodes可以用流行的动态编程语言编写。

软件亮点

1、该软件是创建生成设计最理想的工具，您可以通过它完成许多节点设计。

2、用于创建数据视觉效果,通过该工具可以轻松将您的数据变得可视化。

3、查看器窗格显示实际图形，它还显示了当前选定节点的句柄。

4、允许直接操纵形状，通常比在参数窗格中拖动数字容易。

5、可以更改当前选定节点的端口值，每个节点根据其功能具有不同的端口。

6、端口可以具有不同的类型：数字，文本，颜色，菜单等。

7、还原为默认值会将端口值更改回其原始值。

8、可以更改一个节点的端口值，同时保持另一个节点在查看器中呈现。

9、NodeBox管理文档的方式与处理photoshop文档的方式几乎相同。

10、导出命令不要求扩展名，而是自动导出为pdf文件。

11、PDF文件保留所有矢量信息，并且可以在矢量程序中进行操作。

12、双击帧编号以转到特定的帧，单击播放以从当前帧开始动画。

13、可以在一个文档中以及在文档之间复制粘贴节点。

14、在使用子网时，软件的地址栏很有用，它能够使您跳回一个级别。

使用教程

下载NodeBox

如果尚未下载，请先下载NodeBox。

要在Windows上安装，请双击安装程序并逐步执行步骤。在Mac OS X上，将图标拖到“应用程序”文件夹(或您喜欢的任何位置)。

创建您的第一个节点

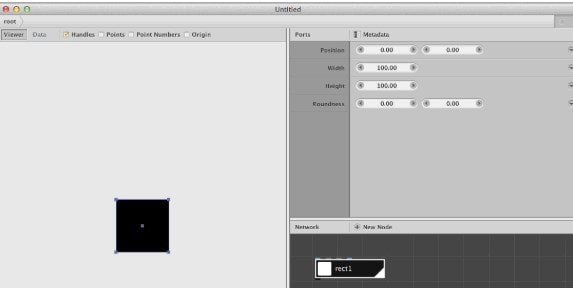

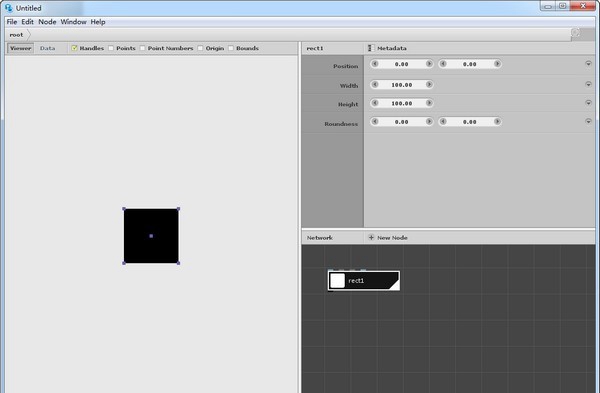

打开应用程序。短暂的加载时间后，NodeBox将打开一个新的文档窗口，如下所示：

NodeBox文档由连接的节点网络组成。

通过选择默认矩形节点并输入退格按钮来删除它。

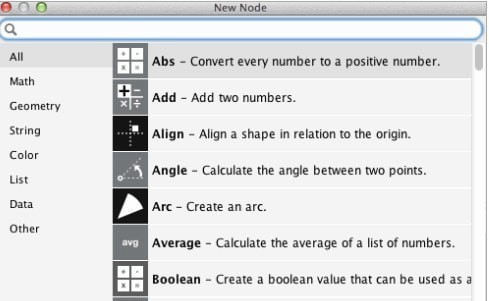

单击“新建节点”按钮，或双击网络窗格中的任何位置。这将打开节点选择对话框：

在此窗口中，您可以创建一个椭圆节点。有三种可能的方式：

滚动浏览(已排序)列表，直到找到“椭圆”节点，然后双击它。

单击“几何”选项卡并滚动列表，直到找到“椭圆”节点，然后双击它。

输入第一个字母(“ el”)，然后在选择“椭圆”节点时按Enter键。如果有多个节点，请使用向上和向下箭头键选择所需的节点。

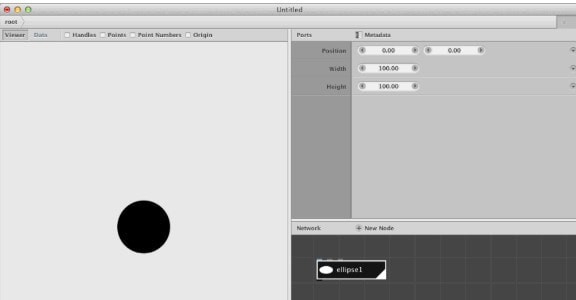

NodeBox文档窗口由三个窗格组成。这些是(从顶部顺时针方向)：

查看器窗格，显示您正在处理的构图。

参数窗格，您可以调整节点的参数值。

网络窗格，显示所有节点及其连接。

NodeBox将新节点命名为“ ellipse1”。这是因为NodeBox中的每个节点都必须是唯一可识别的。

让我们更改一些参数：

双击宽度字段(显示为“ 100”)，键入50，然后按Enter。椭圆现在应具有50的宽度。

对高度场做同样的事情。

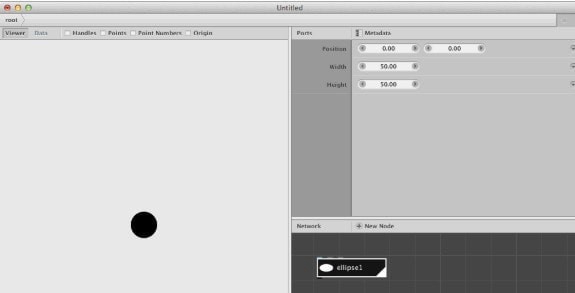

您的屏幕应如下所示：

您可以在任何地方看到一个数字，将其拖动以查看其作用。如果输入有误，可以将其撤消(在Mac上为Cmd + Z，在Windows / Linux上为Ctrl + Z)。

连接节点

NodeBox的强大功能来自将节点连接在一起。节点使用其端口连接。每个节点都有一个输出端口和零个或多个输入端口。在这个简单的示例中，我们将在网格上放置形状。

再次单击“新建节点”按钮，然后选择网格节点。双击将其放置在网络中。

将行设置为6。

将列设置为6

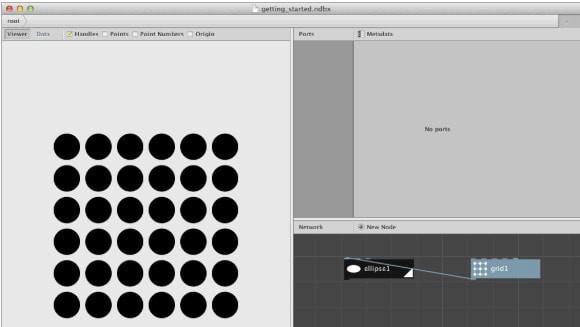

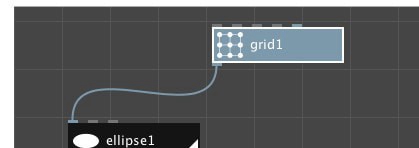

现在，您应该在查看器窗格中看到一个椭圆形的小蓝点，而不是一个椭圆形。我们可以连接GRID1和在ellipse1通过从输出端口拖动节点GRID1节点到位置的节点在ellipse1的输入端口。双击ellipse1节点，您将看到以下输出：

渲染和选定节点

NodeBox一次只能显示一个节点的输出。我们在查看器窗格中看到此渲染节点的输出。当前，ellipse1是渲染的节点，这由节点右上角的白色小三角形表示。

我们可以在处理另一个节点的参数时查看一个节点的结果。在选择grid1节点时(单击一次)，我们将保持ellipse1节点的渲染。

更改行数和列数，看看会发生什么。

我们刚刚更新了grid1节点，但是我们仍在查看ellipse1节点的结果。这意味着grid1的更改后的输出将继续用作ellipse1的输入。这是NodeBox背后的核心思想：节点将(在这种情况下)视觉几何图形或其他信息传递给其他节点。

回顾一下：

在查看器中，我们查看渲染的节点。在网络窗格中，渲染的节点在该节点的右下角具有一个白色三角形。要更改渲染的节点，请双击另一个节点。

在参数窗格中，我们查看选定的节点。在网络窗格中，所选节点周围有一个白色笔划。要更改所选节点，请单击一次节点。

品种

除了将网格节点直接连接到椭圆节点之外，另一种可能性是创建一个转换节点，并将ellipse1的输出连接到translate1的形状端口，并将grid1的输出连接到translate1的转换端口。

目前，我们正在grid1节点的每个点上绘制相同的椭圆，因此让我们创建一些尺寸和颜色变化。

假设我们需要4种不同的椭圆尺寸和5种不同的颜色。

再次单击“新建节点”按钮，然后选择示例节点。(您也可以在网络视图中双击以打开节点选择对话框)。双击将其放置在网络中。

设置金额为4

将开始设置为30.0

设置最终以60.0

如果现在查看查看器窗格，则应该看到一个4个值(30.0、40.0、50.0和60.0)的列表，它们是垂直列出的。现在，将sample1的输出连接到ellipse1节点的宽度端口和高度端口。

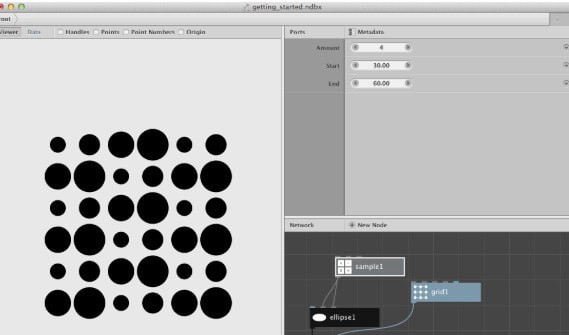

保持所有其他节点不变，然后双击translate1节点。看一下结果：

发生的是，第一个椭圆的大小为30.0，第二个椭圆的大小为40.0，第三个椭圆的大小为50.0，第四个椭圆的大小为60.0。由于只有4个(大小)选项，但是网格中有更多点，它将在相同(大小)列表上再次循环，因此个椭圆的大小为30.0，第六个椭圆的大小为40.0，依此类推。

有关此原理的更多详细信息，请查看“ Nodebox概念”页面。

现在让我们为网络添加颜色。

再次单击“新建节点”按钮，然后选择“着色节点”。双击它以将其放置在网络中，并将其放置在ellipse1节点和translate1节点之间。您不必删除连接，只是在输出端连接在ellipse1的到形状的端口colorize1节点和输出colorize1到形状的端口translate1。Nodebox将删除以前的连接。

双击colorize1节点，然后单击fill参数：将出现一个颜色选择器窗口。

选择一种颜色，然后渲染translate1节点。结果，所有椭圆将具有相同的颜色。

现在让我们创建5种不同的颜色。

创建一个hsb颜色节点，然后

将饱和度设置为200.0

将亮度设置为200.0

为了创建多种颜色，我们将多次更改色相的值。

创建另一个示例节点，然后

将金额设置为5

将开始设置为50.0

设置最终以150.0

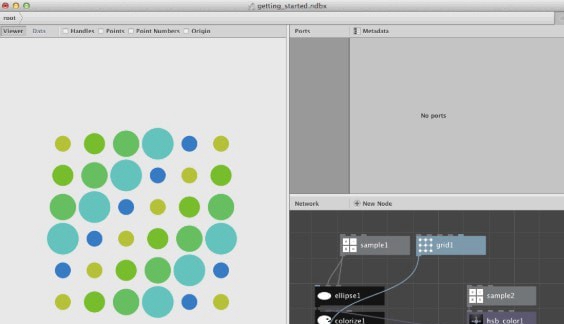

现在，这个的输出连接SAMPLE2节点到色调的的端口hsb_color1节点。这将在绿色和蓝色范围内创建5种颜色。最后，将hsb_color1的输出连接到colorize1的填充端口。再次渲染translate1节点，然后看一下结果：

到目前为止，我们一直使用相同的椭圆形状。NodeBox允许您处理各种形状。让我们用一个多边形节点替换ellipse1节点。

创建一个并：

将sample1的输出连接到polygon1的radius端口。

选中多边形1的对齐复选框。

创建一个除法节点，并将sample1的输出连接到其value1端口。

将Divide1的* value2 **更改为10.0。

将divide1的输出连接到polygon1节点的侧面端口。

将grid1的width和height参数更改为400.0，以在不同元素之间留出更多空间。

将polygon1的输出连接到colorize1的shape端口。所述ellipse1的节点可以从这个点被丢弃。

再次双击translate1以渲染所有内容。

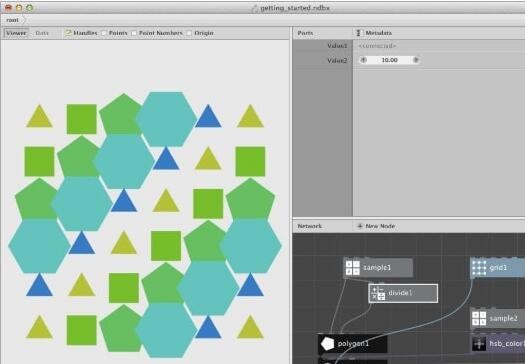

您应该得到以下结果：

保存和导出

NodeBox以.ndbx文件格式保存文档。这些文件只能由NodeBox打开。如果要在其他程序中使用NodeBox合成，请将文档导出为PDF。您可以在其他图形程序(例如Adobe Photoshop或Illustrator)中使用PDF文件。NodeBox保留所有矢量信息，因此您的合成不会被像素化。

导出文件：

从文件菜单中选择“导出...”

选择您要导出为的文件格式(PDF)。

导航到桌面。

导出为“ test.pdf”(不带引号)。(第一次可能需要一段时间)。

通过转到桌面并双击打开此文件。放大以确认所有线条仍然平滑。

NodeBox将导出渲染的节点。在我们的示例中，如果我们只想导出一个多边形，则需要双击polygon1节点进行渲染，然后再次导出。
