理正电气cad软件是基于autocad打造的一款实用cad制图软件，需要提醒大家的是这款软件需要配autocad配合使用，软件提供了直观的操作界面和丰富的计算参数，并且拥有设计协作功能。小编提供的64位操作系统，这个版本支持对各种电气施工图、线路图进行设计规划，如设计避雷针、照明系统，短路分析等，同时还拥有导线标注图层功能。

安装教程

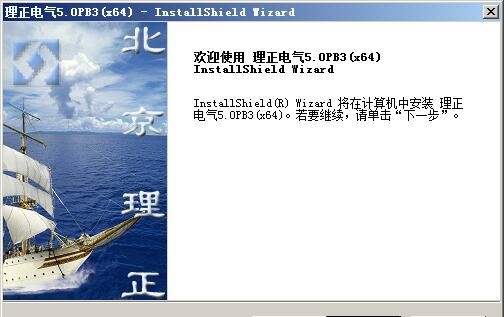

1、双击“lzlel_5.0pb3_64_170608.exe”进入到理正电气的安装向导

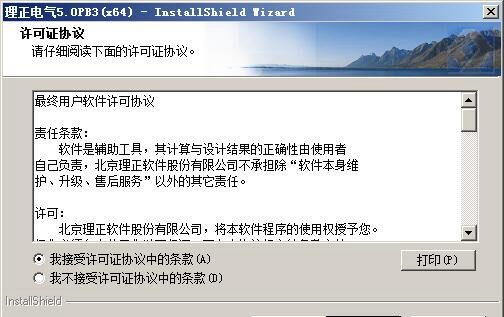

2、下一步出现协议，选择我接受

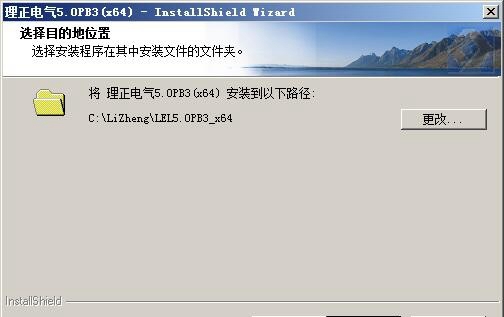

3、选择软件安装位置，默认为“C:\LiZheng\LEL5.0PB3_x64”

4、继续下一步就会开始理正电气cad软件的安装了

主要功能

一、平面图部分

1、自动布灯--在矩形和扇形的房间内布置灯具、火灾探测头等设备及相连的导线。同时可以根据照度估算灯具功率和数量;可以估算所应布置的火灾探测头数量。

2、房间复制--将一组房间中的设备和导线复制到另一房间。复制时并不需要复制与被复制的房间大小一样，程序可以根据房间的大小，自动调整设备与导线的位置。

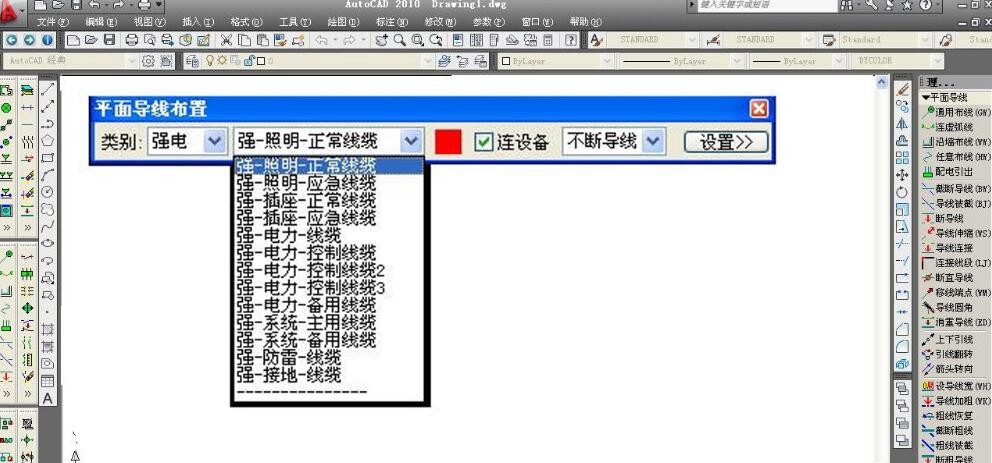

3、设备、导线布置--与设备连线时自动确定设备上的连线位置，在两设备间连线时可以同时连接表示同开关的虚弧线;强、弱电的区分绘制。

4、图层开关--很方便地将电气层(或非电气层)关闭或锁定，从而替换图中的建筑部分图元。此功能用于电气图绘制好之后，又要改建筑部分的情况是非常有效的。

5、造统计表--自动搜索、统计平面图中的设备和导线，制成统计表。

(1)造统计表时不仅可以直接生成表格，还可以将数据填入用户自己设计好的表格中。有较强的灵活性;

(2)一些用户自己输入的数据，如安装高度、设备型号等，输入后被分类记入数据库，下次统计到同类设备时，可以在下拉列表中直接调用数据库中的内容，减少输入的工作量。

二、系统、原理图部分

系统生成--生成一个照明或低压配电系统图。此功能集成了系统图图形生成、负荷数据输入和负荷计算及系统图标注的功能，一次完成全部系统图的绘制。系统图负荷数据和导线、元件的标注可直接标注，也可列表标注。已标注过的内容被分类记入数据库，供下次绘图时调用。

三、计算部分

1、照度计算--计算室内的照度。

(1)既可以用利用系数法计算平均照度，也可以用逐点法计算某点的照度，还可以绘出等不知道照度曲线;

(2)可由用户自行输入利用系数和灯具的配光曲线，用于计算，扩大了使用范围;

(3)既可根据灯具条件计算室内的照度，也可先选定照度条件计算所需灯具的功率和数量。

2、图算负荷--利用系统图计算并储存负荷数据。

3、低压短路--计算低压系统的短路电流。各种变压器、母线的计算所需数据可以直接从数据库中选取。

4、避雷区域--计算避雷针的保护区域。可以计算多根避雷针的组合保护区域。

主要特色

1、更为完善的图层配置方式

2、 门窗智能化改造：

整合门窗插入命令，支持门窗双击编辑、复制、移动、镜像操作

3、 轴网标注改造

4、 新增剪刀楼梯

5、 两跑楼梯改造：

修改界面及部分参数，使操作更合理，并支持双击编辑

6、 电梯插入改造

7、 简化命令修改及新增一键快捷

8、 面积计算

9、 新增标高对齐标高检查功能

10、新增封闭区域布尔运算

11、新增图层工具条

12、新增专业资源库功能
