公路测量放样计算系统是一款十分实用的公路测量放样计算软件，该软件主要用于计算公路中、边桩三维坐标，结构物角点坐标，反查桩号和偏距，生成CAD线路图等。而且支持多个项目进行交叉点或者线元法的计算。需要的朋友赶紧来本站下载吧！

基本介绍

公路测量放样计算系统为用户快速计算，主要功能包括计算边桩三维坐标、结构物角点坐标、反查桩号和偏距、生成CAD线路图等等，支持数据导出备份、导入还原、规范编辑等

软件特点

1、操作简单，易学易用。

2、适应性强，适用于公路各种线型的计算。

3、可生成EXCEL数据报表，方便管理成果文件及在EXCEL中的再计算。

4、结构物计算可用于计算曲线斜交的各种结构物角点及桩位坐标。

5、可将计算数据展绘到CAD上生成线路图。

软件功能

1、定点放样

2、隧道测量

3、路基边坡测量

4、断面测量

5、批量计算三维坐标

6、道路测量软件有较高的计算精度，可以适应各种道路等级的需要。

7、软件一共集合了20多个常用的道路测量计算的程序，囊括了大部分公路常用的计算程序，是设计、施工的好帮手。

界面预览

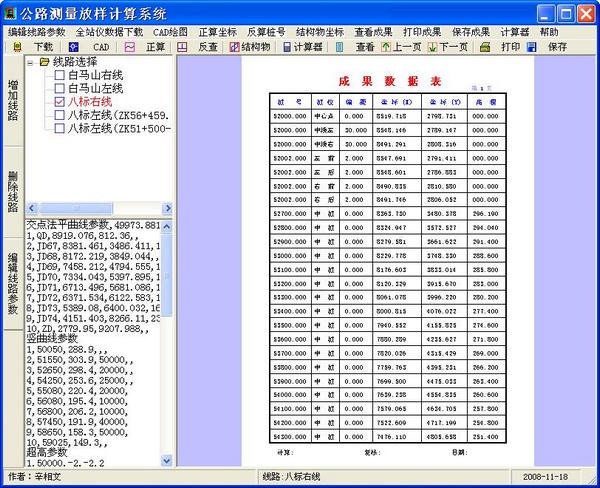

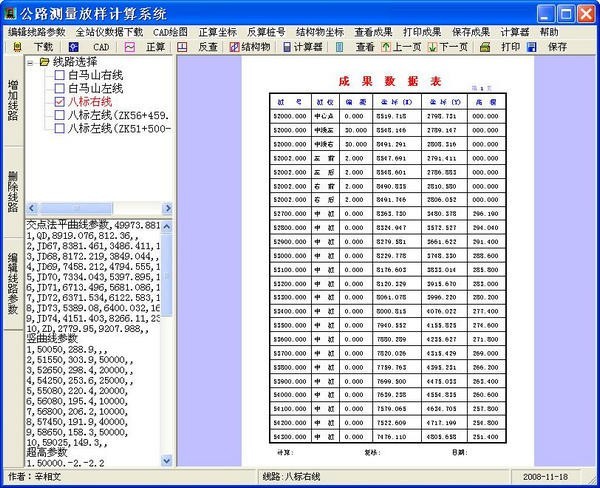

程序界面：

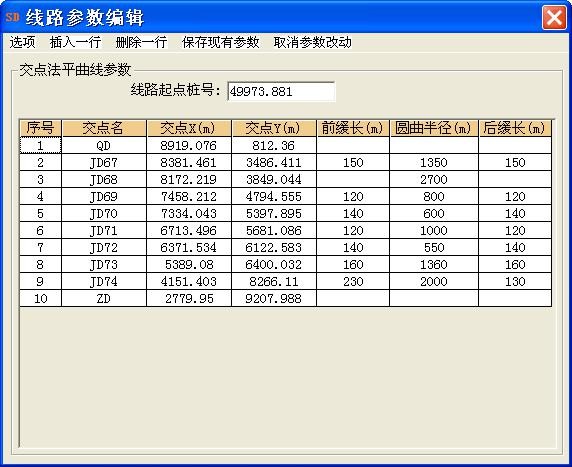

线路参数输入：

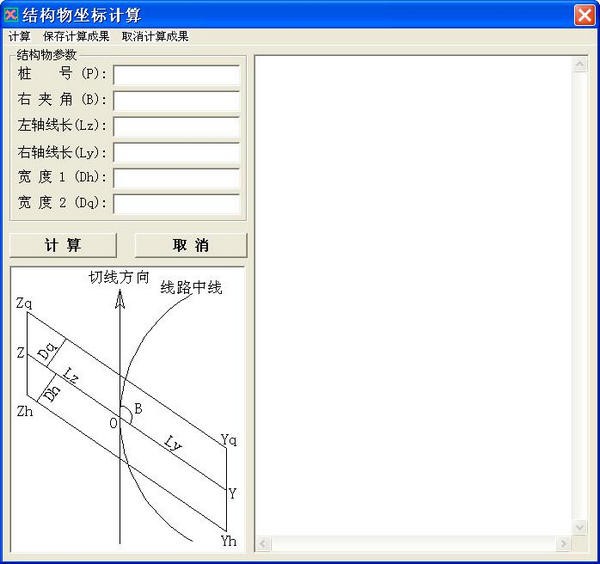

结构物计算：

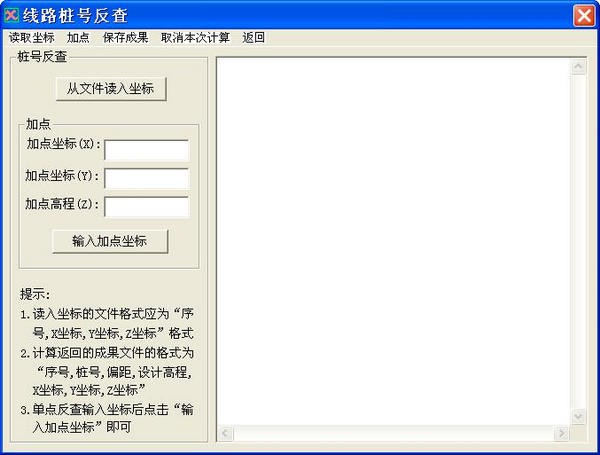

桩号反查：

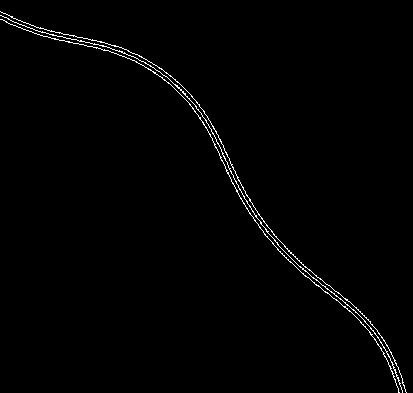

展绘CAD线路图：

使用说明

一、数据下载

1、数据下载采用COM口进行通迅，下载前必须设置通迅参数与全站仪保持一致，否则无法下载数据。

2、下载至软件中的数据为全站仪的原始数据，需经过转换后才能取得本软件可用的坐标数据格式。本软件采用的坐标数据格式为：序号，X坐标，Y坐标，高程。若采用其它数据下载软件下载的数据，需转化成以上格式。

3、数据下载后不能直接导入软件，需先保存成文本(*.txt)格式或CSV(*.csv)格式，其中CSV格式可用EXCEL电子表格打开，便于编辑和修改。保存在指定位置后再点击软件的“导入”菜单，从指定位置导入。

4、因数据样本不足，现本软件仅可支持有限品牌型号的全站仪数据转换，如您的全站仪数据格式不能转换，请将数据样本发给软件作者，软件作者将修改程序以支持您的仪器，并将最新版本发给您。

二、线路计算

1、输入桩号和边距计算中、边桩坐标的正算。本软件可一次性计算出中、边桩坐标和高程。计算出的坐标和高程可保存成文本(*.txt)格式和CSV(*.csv)格式。CSV格式可用EXCEL电子表格打开。经过简单表格编辑后再另存为*.xls格式可得到不错的坐标成果表。

2、批量计算时可选计算中桩与不计算中桩坐标,以便向CAD中展点时方便。

3、反算出的边桩高程不考虑路基宽度，即认为路基宽度是按横坡方向无限延伸的。

三、反查桩号

1、输入坐标反查桩号和偏距的反算。可单点输入坐标值反算单个点的桩号，也可从指定文件读取坐标批量反算出桩号和偏距。读取坐标的格式为：序号，X坐标，Y坐标，高程。其它格式无法读取。

2、反算出的边桩高程不考虑路基宽度，即认为路基宽度是按横坡方向无限延伸的。

四、展开到CAD

1、向CAD中展点时的坐标格式同系统计算出的格式，只有文本格式(或CSV格式)可以。

2、展点边线时会将所有点全部连成一条线，若所计算出的点中、边桩都有，则可用CAD中的“分解”命令将其分解再删除多余的线。

3、标注数据可选。

软件注意

1、要装有EXCEL2003和CAD2004;

2、在XP系统下开发,其它系统能否运行未知;

3、修正了V2.37版本的几个小BUG,同时参考测友意见对输出格式进行了改进.

4、V2.2以后版本线路数据请在安装新版本前备份(方法是:将安装文件夹下的"线路参数"文件夹复制另存别处,待新版本安装好后再用备份文件夹覆盖安装文件夹下的"线路参数"文件夹即可).
