protel99se汉化中文破解版是一款好用的pcb线路图以及原理图设计软件，软件拥有界面简洁、功能强大、易学易懂的特点，可以方便用户进行原理图的设计、印制电路板的设计、PCB板的设计等操作，还可以设计32个信号层，16个地电层，16个机械层，软件拥有两个部分组成，分别为电路原理图设计（Advanced Schematic）和多层印刷电路板设计（Advanced PCB），小编提供的这个是汉化版本，有需要的欢迎下载。

protel99se功能

电路原理图设计(Advanced Schematic)和多层印刷电路板设计(Advanced PCB)1、多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2、原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线、任意角度、45连线、90连线，使得设计者在设计时更加轻松自如。

3、检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5、建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6、原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7、布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

系统组成

按照系统功能来划分，Protel99se主要包含以下俩大部分和6个功能模块。

电路工程设计部分

(1)电路原理设计部分(Advanced Schematic 99)：电路原理图设计部分包括电路图编辑器(简称SCH编辑器)、电路图零件库编辑器(简称Schlib编辑器)和各种文本编辑器。本系统的主要功能是：绘制、修改和编辑电路原理图;更新和修改电路图零件库;查看和编辑有关电路图和零件库的各种报表。

(2)印刷电路板设计系统(Advanced PCB 99)：印刷电路板设计系统包括印刷电路板编辑器(简称PCB编辑器)、零件封装编辑器(简称PCBLib编辑器)和电路板组件管理器。本系统的主要功能是：绘制、修改和编辑电路板;更新和修改零件封装;管理电路板组件。

(3)自动布线系统(Advanced Route 99)：本系统包含一个基于形状(Shape-based)的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。

电路仿真与PLD部分

(1)电路模拟仿真系统(Advanced SIM 99)：电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。

(2)可编程逻辑设计系统(Advanced PLD 99)：可编程逻辑设计系统包含一个有语法功能的文本编辑器和一个波形编辑器(Waveform)。本系统的主要功能是;对逻辑电路进行分析、综合;观察信号的波形。利用PLD系统可以最大限度的精简逻辑部件，使数字电路设计达到最简化。

(3)高级信号完整性分析系统(Advanced Integrity 99)：信号完整性分析系统提供了一个精确的信号完整性模拟器，可用来分析PCB设计、检查电路设计参数、实验超调量、阻抗和信号谐波要求等。

protel99se安装教程

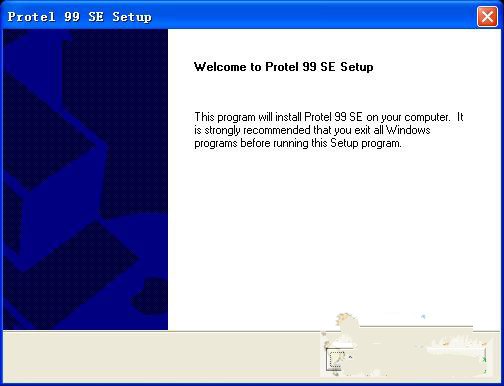

1、下载解压，双击打开Protel99SE文件夹，并点击setup.exe开始安装;

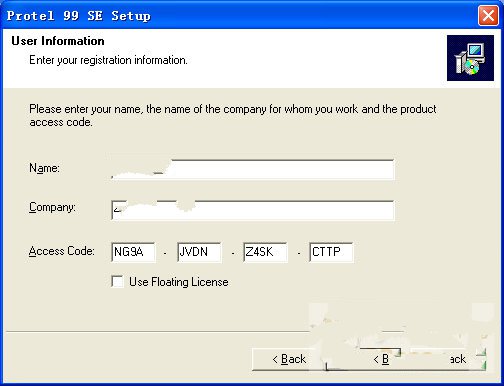

2、输入产品的序列号：NG9A-JVDN-Z4SK-CTTP;

3、设置好软件安装路径，一般不建议修改;

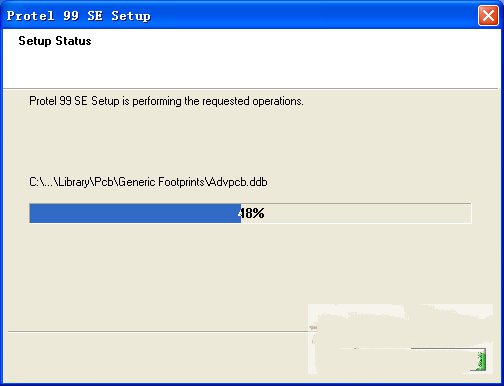

4、等待安装完成，稍等即可;

5、再双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行sp6破解;

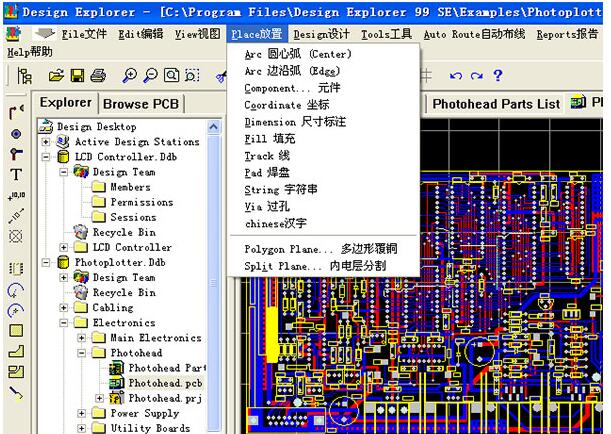

6、接下来汉化，先将C:\WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

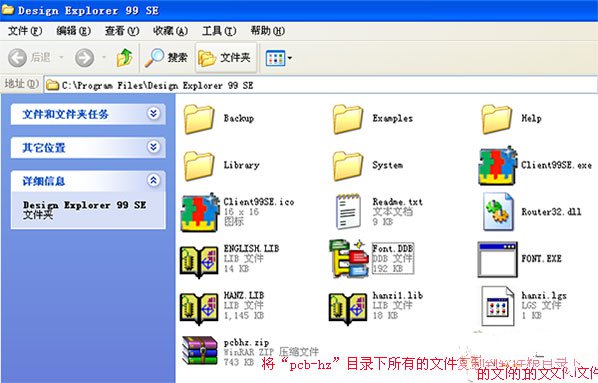

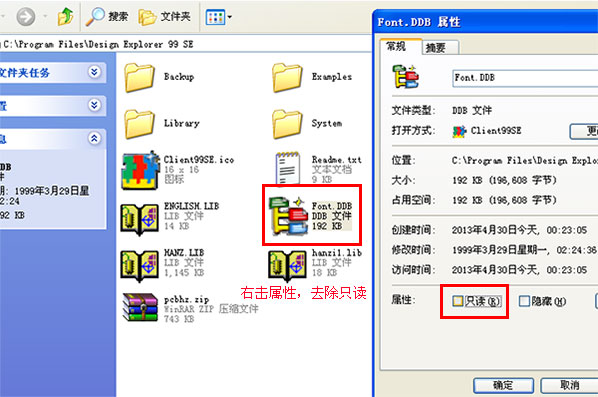

7、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

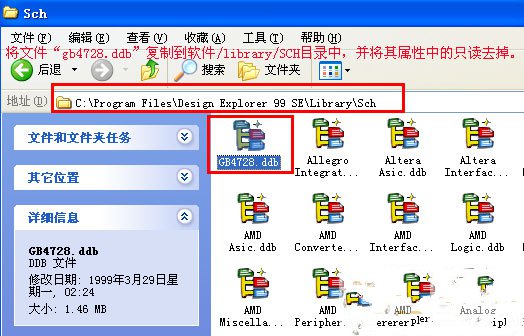

8、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

9、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

10、汉化完成，打开桌面上的protel 99se图标，即可正常使用。
