Essential Macleod是一款专业好用的光学薄膜分析与设计软件，软件提供了完整的软件包，包含了设计、性能计算、分析、优化、合成、逆向工程、nk值导出、用户定义单位、颜色就计算、光学组件、材料管理、公差等多种功能，可以帮助用户快速设计、分析和解决各种薄膜光学的问题。

安装教程

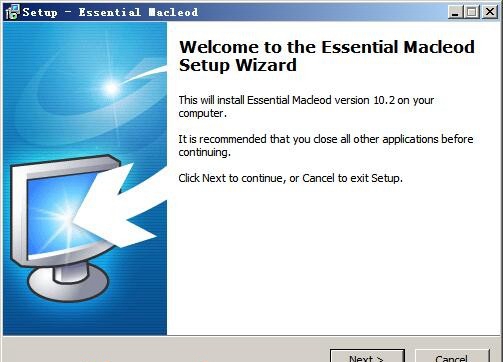

1、双击“Maclesetup10.2.exe”进入到软件的安装界面

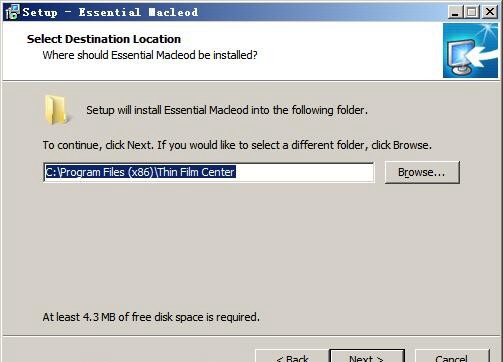

2、点击next选择软件安装目录，默认为“C:\Program Files (x86)\Thin Film Center”

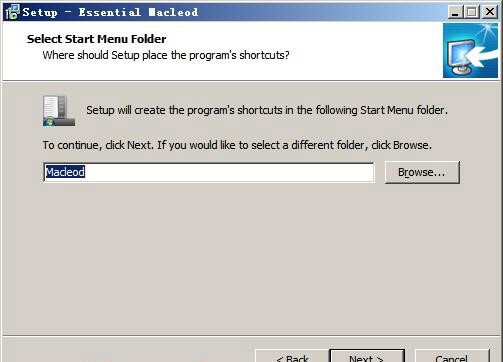

3、继续next选择开始菜单位置，默认为“Macleod”

4、继续next安装就可以了

主要特色

1、使用简便：常见的用户界面;广泛的使用剪贴板;高质量曲线;真正的多文档界面;

2、用户自定义单位：任意定义波长、频率、厚度、时间的单位;

3、逆向工程：n、k值导出;非均匀性和吸收，堆砌密度的变化;固定缩放比例;灵活的限制性优化;

4、优化及合成： Optima沖法; Simplex法;模拟退火法;

5、目标：对包括颜色的所有的参数确定目标清单;从外部源输入目标数据;链接;

6、分析和设计工具：导纳图表;反射系数图表;绝对电场幅度图;非极化边缘滤波片设计工具;对称平衡层( Herpin)计算。

7、性能计算：反射系数;透射系数;反射相位;透射相位;密度;偏振角，偏振相位;群时延;群时延色散;三价色散;一价、二价、三价导数。公差同波长、频率、入射角膜厚关系函数

8、颜色：在 Tristimulus、 Chromaticity、CEL*a*b*、CIEL*u*y*、Hunter Lab系统下计算。用户可定义的光源;用户可定义的观测;

9、材料：提供标准的材料数据库;多数据库，如：不同的温度、镀膜机、不同的项目、不同的客户、不同的系统;材料数据容易输入;数据图标显示;强大的编辑器.

主要功能

1、设计工具

Essential macleod提供一个多样化的工具支持设计过程.编辑工具使设计操作更容易。这些工具包括:膜层逆转、材料替换、公式设计、膜厚缩放比例、匹配的角度，不邻近膜层的剪切、拷贝和粘贴。强大的工具编辑提供必要的规格、材料数据、表格和图表。

设计工具还包括透射滤光器设计、非极性化边缘滤光器和平衡膜层( Herpin)参数的计算。透射滤光器工具计算对指定的金属膜可能的透射率和相应1/4波长非导电性介质膜的滤光的厚度要求。它也可以用在简单的测量特殊吸收材料在规定厚度的最大透光率。非极性化边缘滤光器工具创建一个五层两种材料的对称结构的初始设计，最外的膜层随后能被优化成相配的滤光设计。

2、性能计算

Essentil Macleod提供了一套完备的性能计算功能。除了一般反射和透射计算外，还包括:密度、吸收率、椭偏参数、超快参数(群时延、群时延色散、三阶色散)和光的色散，此外，也可以应用于色彩计算。公差计算可使用户判定厚度微小变化对设计影响。

3、分析工具

分析工具包括导纳图标法、环性(反射系数)图标法、电场图法。电场图计算绝对的电场幅度，提供了几个膜层能量吸收的比较信息，因此评估有关的可能损失，或者同膜层在不同波长下的能量吸收。导纳轨迹法以及环形图法则可帮使用者了解设计是如何进行的，通过导纳或者复振幅系数的从系统中的后层到前层的转换，这种方法将不同膜层的作用转换至一层单层膜，由此可以被视做一套完整的直观记录方法。

4、优化( Refinement)

Essential Macleod提供了 Optima、非线性纯化法(Nonl linear Simplex)、模拟退火法( SimulatedAnnealing)等优化方法。在一般条件下， Optima功能强大，推荐使用这种优化法;而 Simplex则较为快速和稳定;作为一种统计型方法， Simulated Annealing在阻抗型的情况里会很有效，但相对耗时。在优化的工程中，我们可以锁定(Lock)某些膜层，使其厚度无法改变。Linking可以步骤式改变厚度。优化目标可以以需计算的性能参数来定义，例如:颜色，波长(或频率)、入射角、以及公差。对象连接使得更加复杂的优化功能得以实现。对于不同波长和不同入射角的情况而言，目标发生器可协助创建多目标。

5、合成( synthesis)

Optima技术也可以在合成模块里操作，为了达到需要的规格在设计时它可以增加或者移走膜层。合成也可用于改善现有的设计，或者从一个材料清单和规格里产生设计。 Optima是可存档的。它记录优化设计的完整历史，从而允许在膜系的性能和复杂性间寻找平衡点。

6、逆向工程

Essential Macleod可对在制造过程中生成的误差提供鉴定支持;这方面支持是通过单一优化法的改进而达到的。单一优化法可对折射率和厚度进行优化。通过各种方式对不同方面的约束，分析找出制造过程中的误差和其他问题。这些约束条件可以逐渐改变或者取消，以得到最后的解决方案，并确定可能误差的性质和大小。而折射率的变化是由堆砌密度改变来表征。

7、n、k值导出

虽然 Essential Macleod提供了一套完整的材料数据库，但是通常对于某一特定的镀膜厂家，数据库中材料的光学参数同实际薄膜的参数不尽相同的。针对这种情况，根据分光光度计对测试薄膜的折射率和透射率的测量结果，N&K导出法可方便地导出n与k的值。这里采用的包络线方法十分稳定。这种方法采用“全透射”，“全反射”或者透射和反射的数据。根据得到的数据，可以检测出膜层的非均匀性，吸收或者同时两方面的结果。

8、用户定义单位

单位是用户经常碰到的一个问题，但是在 Essential Macleod不是问题，单位可自定义选择。如:频率可以采用电子伏特、千兆赫、波数;波长可选埃、纳米、微米甚至微英寸。

9、颜色计算

颜色计算提供最通用的颜色空间:

Tristimulus

Chromaticity

CIE L*a*b*

CIE L*u*V

Hunter Lab

光源的挑选可根据需要预先定义。CLE1931和1964颜色匹配功能也包括在里面，其次你可以定义你要求的其他颜色。颜色也可以作为一个优化和合成的目标列入清单，计算透射和反射颜色

10、光学组件( Stack)

多数镀膜光学元件最少有两个面，一个滤光器组件或混合膜层透镜有许多面，基底可能吸收某些波长的光，Essential macleod有一个计算多膜层和多基底系列组件性能的工具。一个有效的编辑器将元件组和成一个堆，由多组镀膜和无镀层的吸收滤光片组成，表面可以是平行或者楔型。材料的表现不是总在最理想状态并且光学参数经常依赖特定的镀膜机和沉积的参数。工作条件也影响材料性能，比如:一个冷红外滤光片的工作性能可以跟其室温时的性能有很大的不同。因此多材料数据库，可以使设计很容易的从一个材料库到另一个，以研究温度和镀膜环境的影响。多材料数据库还有别的优势，例如:它允许材料数据只属于某一个委托人，受到隔离和保护。

11、材料管理

实际材料会发生与波长有关的光学参数色散。实时计算必须考虑到这些变化。每一种材质都以数据表存储，该数据表包括随波长改变的折射率和消光系数，这使得我们可以对任一种色散建模。诸如样条插值法( Splinenterpolation)等功能强大的编辑工具结合输入/输出功能后使得 Essential macleod简单易用.

12、公差

EssentiaL macleod's公差容量允许研究设计对制造误差的敏感性。改变设计并进行可以比较，从而选择最好的设计，尽管设计可能类似，但他们的对制造误差的敏感性不同

主要亮点

核心

核心包含所有正常的设计和分析工具。根据需要考虑单个涂层，所需层数，以及组件中任意数量表面上的任何数量的这种涂层，只要表面相当平行。核心中的计算包括所有反射率，透射率，相位偏移，其中有意义的色散参数，例如组延迟色散，椭偏参数，以及波长方面的衍生物，直到三阶相关。所有这些可以根据所选层的波长，频率，入射角，极化和厚度来导出。可计算的颜色参数包括所有常见的颜色空间。包括五个细化工具和两个综合工具。更多...

运行表增强

运行表是用于规划涂层生产的一种设备，包括机器配置编辑器和运行表生成器。机器配置存储涂布机的细节，其来源及其加工因素及其监控系统。使用运行纸生成器，用户可以计划对给定机器配置的涂层设计的监控。包括光学和晶体监控以及动态工具因素，系统带宽，宽带监控，增益和偏移等先进功能。更多...

Monitorlink

Monitorlink提供额外的软件，用于配置“运行时间表”，使其导出的输出与沉积控制器匹配。更多...

模拟器增强

模拟器提供了沉积过程的蒙特卡罗模型。使用Runsheet创建的控制计划，Simulator引入了随机和系统效应，如信号噪声，加工因子变化，封装密度误差，温度影响等，并显示了这些参数对最终模拟生产涂料的影响。这不仅可以验证控制计划，而且还可以将与涂层系统相关的各种其他参数转化为模型参数及其影响。更多...

vStack增强

vStack是一种用于优化非平行涂层系统的工具，用于可能涉及通过系统的替代路线的一整套总体要求。涉及两个分束器和三个通道的分色系统是典型的候选系统。唯一的要求是表面法线应该是共面的。极化泄漏，累积色散效应，如群延迟色散，椭偏参数均为可计算参数。更多...

功能增强

功能扩展了基本Macleod的功能。一个简单的宏语言(编辑器和语法检查器内置)以几乎任何可想象的方式在表中操作结果。它远远超出了扩展表，因为对于具有不同独立变量间隔的结果的所有必要的插值被完全自动处理。宏可以一次又一次地保存和使用。功能还提供了一种BASIC脚本语言，可以像设计一样访问实体作为对象。对脚本的调用可以嵌入到常规菜单中，以便使用脚本几乎是无缝的。功能提供范围广泛的脚本。它们包括三维系统，性能统计，扩展表，复合材料等等。更多...

DWDM助手增强

DWDM Assistant自动设计一套多腔滤波器，以满足典型的电信规范。过滤器设计可以根据标准进行分类，例如总厚度和估计的沉积时间
