盈建科软件又称盈建科建筑结构设计系统，软件提供了一体化的设计解决方案，集合了结构建模、上部结构计算、基础设计、砌体结构设计、施工图设计和接口软件等功能，具有ribbon风格的界面、通用的有限元的技术架构，操作起来十分自然顺畅，是您进行建筑绘图的好帮手。

安装教程

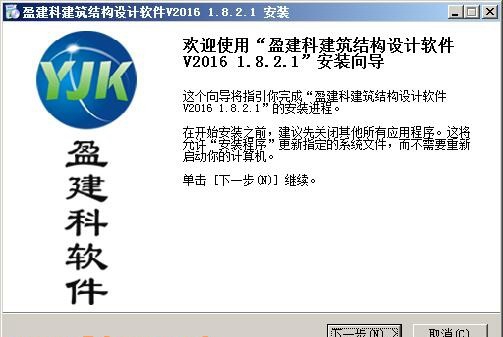

1、解压后双击“Setup1.8.2.1X64.exe”进入到安装向导界面

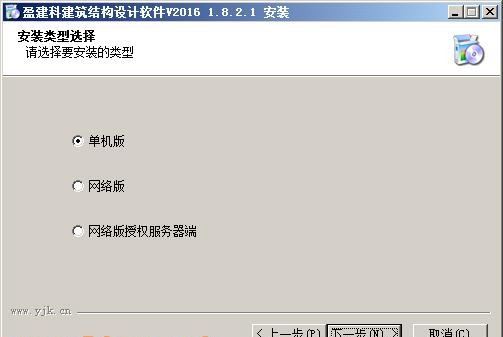

2、下一步选择要安装的版本

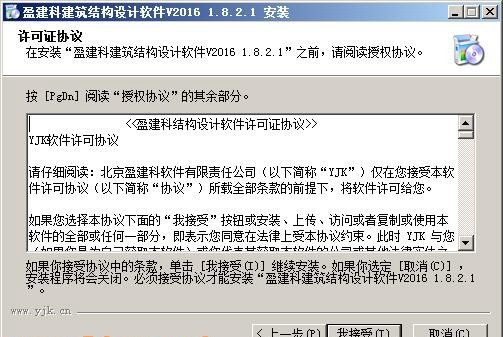

3、接着出现软件的许可协议，选择我接受

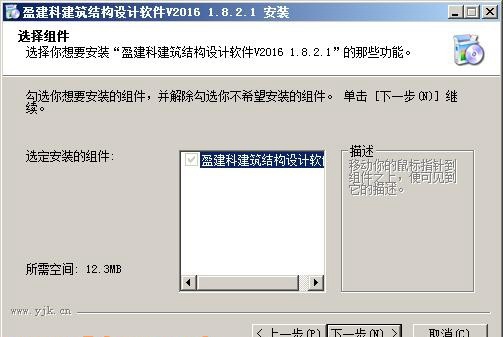

4、选择要安装的组件，默认已经打上勾了

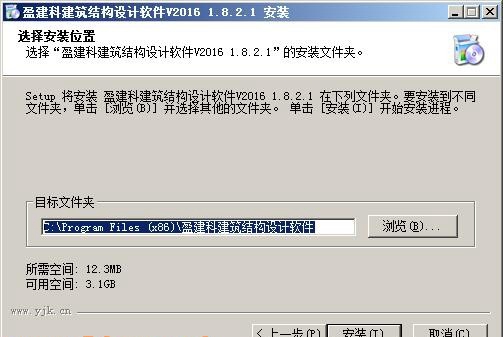

5、选择软件安装目录，默认为“C:\Program Files (x86)\盈建科建筑结构设计软件”

6、接着点击安装就可以了

软件特色

1、多模块集成的自主图形平台，Ribbon风格的菜单界面美观清晰，其先进手段管理纷繁复杂的多级菜单，使本系统的多个模块得以在一个集成的、精炼的平台上实现

2、突出三维特点的模型与荷载输入方式，既可在单层模型上操作，又可在多层组装的模型上操作

3、结构计算采用了通用有限元的技术架构，联合国内专业领先的团队，采用了偏心刚域、主从节点、协调与非协调单元、墙元优化、快速求解器等先进技术，使程序的解题规模、计算速度大幅度提高

4、强制刚性板假定与非刚性板假定两次计算自动连续进行，同时完成规范指标计算和内力配筋计算

5、对于多塔结构实现对合塔与分塔状况自动拆分、分别计算并结果选大

6、对转换梁自动采用细分的壳元计算;对按照普通梁输入的连梁也自动采用细分的壳单元计算，从而和按照墙洞口方式输入的连梁设计结果相同。

7、对剪力墙连梁提供按照分缝连梁设计、配置斜向交叉钢筋等减少连梁内力或配筋的措施

8、对带边框柱或型钢、型钢混凝土柱剪力墙的配筋按照柱和剪力墙组合在一起的工形截面或T形截面配筋，可使边缘构件配筋量大大减少;

9、对剪力墙轴压比自动采用组合墙肢方式计算，给出全新的剪力墙边缘构件设计结果

10、对少墙框架结构的框架部分自动按照二道防线模型计算

主要功能

1、操作自然顺畅

某一类构件(或荷载)布置时，该类构件的截面列表常驻于屏幕左侧，用户点取某个尺寸的截面后，移动鼠标即可将其布置在相应的网格节点位置，选择和布置的操作是连续的。

2、突出三维操作

构件布置可以在平面视图状态进行，也可以在三维的轴测状态进行。在平面视图状态，程序采用线框方式显示轴线网格和已经布置的构件，线框显示方式不会 造成构件之间、构件和轴线网格之间的遮挡。但是一旦切换到三维显示状态，程序自动按照实体模型方式显示，因为在三维下只有实体方式才能清晰地表现布置的状 态

在三维显示状态下，程序按照用户设置的层高自动将平面轴线网格转换成三维空间网格，原来的平面网格仍在该层平面底部以红色显示，同时各个节点处生成 高度为层高的白色竖直线，在层顶位置生成与底部平面网格相同的网格，以白色显示。这样做是为了方便各种构件的布置，比如点取竖直线布置柱、点取层顶部的辅 助线布置梁等。

3、可在组装后的三维模型上布置或修改构件

用户可以在组装好的全楼或几个楼层的三维模型上布置或修改构件，单层模型和组装好的模型可以随时切换。这种方式可以实现对多个楼层的同时操作。对于上下层柱或者上下层墙需要对齐的操作，或者跨越多个楼层的越层支撑的输入，在这样的各层组装的模型上操作更加方便、直观。

用户可以对组装模型任意切选出局部模型进行各种布置、修改操作。

布置修改和查看菜单的操作不因楼层切换而中断。

4、荷载输入

荷载按照类型分别输入，包括恒载、活载、风荷载、人防荷载、吊车荷载。荷载逐层输入，层之间可以拷贝复制。用户可自定义荷载工况与组合。

恒载、活载分为楼板荷载、梁墙荷载、板间荷载、柱间荷载、次梁荷载、墙洞荷载、节点荷载共七种情况，按照各自的菜单输入，输入的荷载都显示在各自的位置

恒载、活载分别显示，也可将恒活荷载同时输入。

可输入墙的面外荷载，可输入楼面上的移动荷载。

荷载的输入和显示也可以在三维视图下进行。在三维视图下对于柱间荷载、层间梁荷载等的输入和显示更加方便和直观。

5、提供多种通用的编辑修改手段

提供Undo、Redo功能;

随着鼠标的移动，鼠标划过的构件、荷载被加亮显示，标示该实体被选中，双击鼠标左键，都会弹出选中实体的属性框，用户可以对属性框中的所有内容编辑修改

6、强大的即时帮助功能

对每一个菜单程序提供三种帮助方式：1)停留1.5秒给出简单功能说明;2)停留3秒给出更加详细的说明并附带操作动画;3)按F1键弹出用户手册和技术条件中的相关文档。

7、提供空间建模方式

提供空间结构菜单，输入不能用楼层方式建模的复杂结构，可绘制空间轴线并在空间轴线上布置柱、梁、斜杆和荷载，提供工作基面的设置方便在任意空间面上画线，空间建模在全楼组装后进行，指定参照楼层用于空间模

型 定位。软件自动将空间模型与普通楼层连接协调共同工作。

提供参数化生成平面桁架、空间桁架、网架、网壳功能。自动生成空间结构上的蒙皮用于恒、活、风荷载导算。

8、其他

(1) 增加斜墙布置。

(2) 跃层斜柱可在各层自动打断形成节点。

(3) 可做现浇空心板布置、柱帽布置。

(4) 设置工程量统计菜单。

(5) 可直接导入转化AutoCAD平面图到平面布置，可导入AutoCAD空间网格轴线。

(6) 可设置用户自定义的快捷简化命令操作方式等。

更新日志

一、建模部分的改进

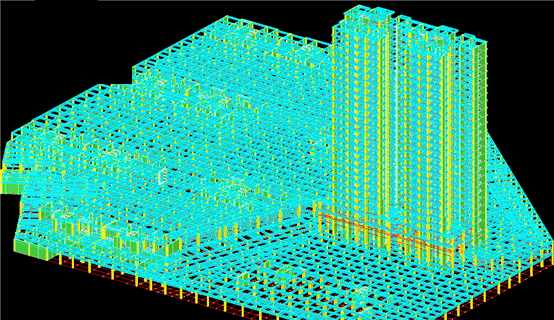

(一)大体量模型时仍保持建模操作的顺畅

(二)转AutoCAD平面图时可以识别梁的截面尺寸

(三)转AutoCAD平面图时对构件的图素指定可以按图素单选

(四)空间菜单下导到楼层的导到1层选项可不受层高限制

(五)蒙皮导荷时对梁构件导成均布荷载

(六)改进了荷载菜单下的构件荷载显示

(七)构件荷载布置时对当前层布置的构件衬出底色

(八)屏幕右下角增加三维快速浏览菜单

二、外包钢板混凝土剪力墙设计

三、单拉杆件设计

四、计算前处理

五、计算后处理

六、弹塑性动力时程分析软件YJK-EP的改进

常见问题

剪力墙上存在距离过近的节点造成生成计算数据崩溃怎么办

剪力墙上存在距离过近的节点造成生成计算数据崩溃

1、用户问题

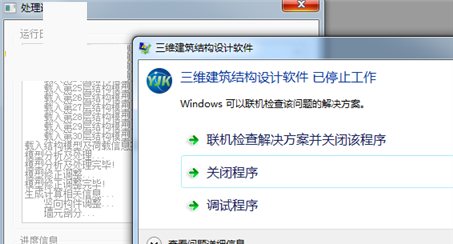

模型生成数据时出现崩溃

在生成计算数据的墙元生成时出现崩溃。

2、查找问题

邮件回复：如图示位置剪力墙有多余节点打断，需要稍微调整一下模型，具体位置见附件截图，我这可以正常计算的工程见附件，我的版本是1.7.0.0。

这个问题靠编程人员追踪才查到问题。

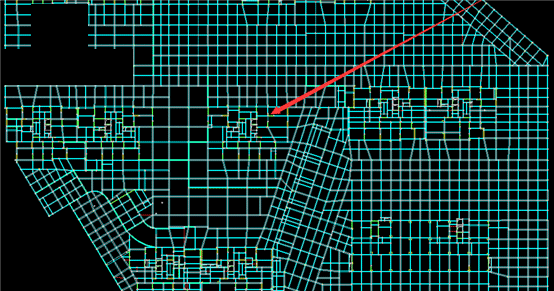

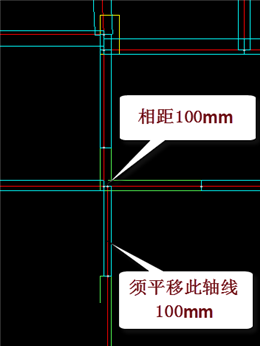

问题出在1层平面箭头所指的位置，如下图中竖向的上下两道剪力墙，本应布置在同一条轴线上，但是却布置在了相距仅100mm的两条轴线上，转角处的剪力墙出现了相距仅100mm的两个节点。

3、解决方案

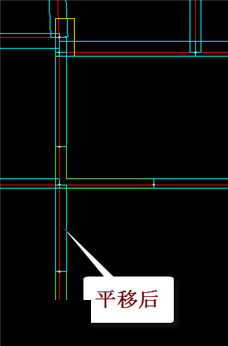

将下面那段竖向墙所在的轴线向左平移100mm，使其与上面那段墙的轴线重合，转角处剪力墙的原来相距过近的两个节点重合成一个节点。

经过这样的修改，结构计算正常。

4、小结

软件剪力墙对剪力墙虽然可以自动划分单元，但是不规范的建模方式可能对剪力墙单元划分结果造成异常，导致软件运行出现这样那样的问题，甚至计算不过。

本例的用户建模中对轴线网格的设置太过随意。

用户应明了剪力墙自动单元划分的原理，避免轴线网格和节点的过近现象。
