Sheetworks v15是Sheetworks v14的升级版本，这是为工程人员打造的一款实用钣金展开插件，使用这款插件可以轻松对相应的模型进行展开，还支持部件创建、对展开图进行输出、标注钣金尺寸等功能，并且可以与solidworks 2013软件配合使用，有需要的快快下载吧。

软件亮点

通过三视图立体化、断面图立体化、模式输入等各种立体化功能生成3D模型

钣金实体模型生成功能

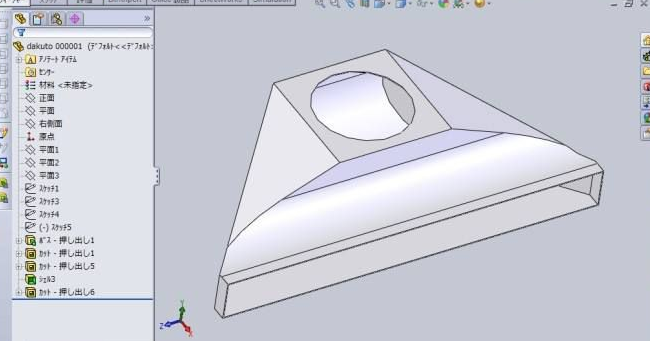

从实体、曲面或者是抽壳模型生成正确的钣金实体模型。

解析模型作为钣金模型是否被正确识别。还判断最小法兰以及折弯附近的孔等可否加工。

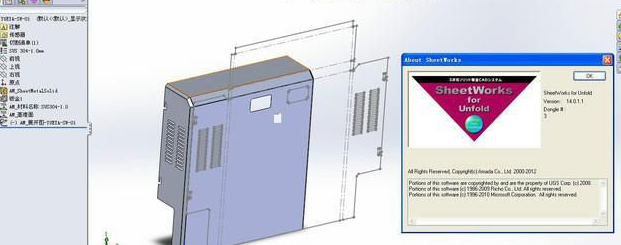

生成并输出包含了钣金加工属性(刀具、折弯)的展开图。生成的展开图可以用于Amada的钣金加工用自动Programing系统(AP系列)以及折弯加工机。

模型、图形中自动插入法兰尺寸等钣金加工特有的尺寸。

在模型中的钣金加工属性(刀具、折弯)信息当作报价用基准输出到MDB文件。

使用教程

1.在SolidWorks的菜单中，选择工具/插件。会显示插件对话框。

2.在SheetWorks复选框设为ON,单击确定。

菜单栏添加SheetWorks， SheetWorks工具栏也会显示来了。

提示：工具栏的各图标是SheetWorks的各个指令的快捷方式。代替从菜单选择的操作方式，单击SheetWorks工具栏的各图标可以操作。工具栏可以移动到便于使用的位置。

设置一次插件后、下一次起动SolidWorks时，就会显示SheetWorks的菜单以及工具栏。

不使用SheetWorks的时候，同上把SheetWorks复选框设为OFF。

工具栏不显示时：

选择显示、工具栏、把SheetWorks复选框设为OFF，可不显示工具栏。

或者是把工具栏拖动到远离SolidWorks窗口的地方，显示工具栏的标题栏。

单击标题栏右边的关闭 。

提示：即使将工具栏设置为不显示，下一次起动SolidWorks时会自动显示。

要把设为不显示的工具栏显示时，把视图菜单中的工具栏的SheetWorks复选框设为ON。

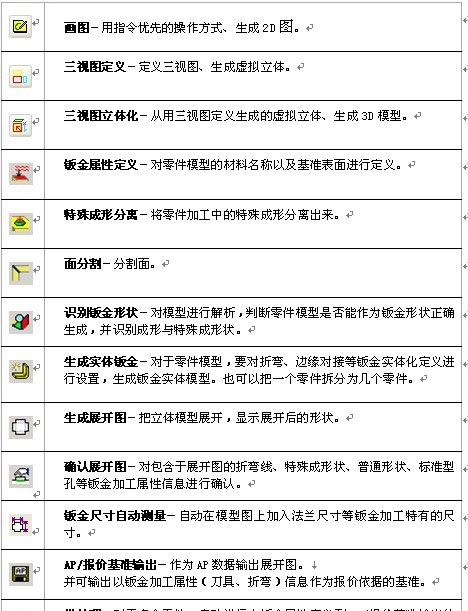

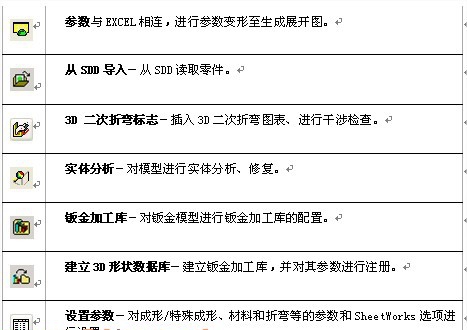

sheetworkse有下述的菜单：

使用说明

可对所有的3d格式钣金,管道,曲面,图档作出瞬间的展开,可任意更改折弯系数.对客户提供的三视图,可根据选择投影线直接生成立体图.确认折弯干涉

作出展开图，可直接链接ap100--cam，提高编程效率，它的主要的功能有3d模型全方位cad展开功能、2d作图功能、3视图立体化功能、钣金实体模型生成、钣金形状分析、生成展开图并输出、自动标注钣金尺寸、报价用基准输出、批处理等等
