Commix是一款很实用的串口调试软件，该软件可以混合输入显示16进制、10进制数、ASCII字符等，还可以自动加入校验。还可将设定好的参数保存为注册表文件，尤其适合做工业控制方面的通讯调试。使用说明按界面上的“?”就能看到。只有一个执行文件，不用安装。需要的朋友赶紧来本站下载吧！

软件特点

1、能根据设备的通讯协议，方便地生成多种冗余校验如Modbus，并加上结束符，适用于大多数串口通讯的工业设备;

2、能够混合输入16进制数、10进制数、ASCII字符，这种功能通过转义符“”实现;

3、支持串口1~255，支持各种虚拟串口，可以自定义任意通讯参数组合，随时改变参数而不用关闭串口，支持不常用的波特率等;

4、可以测出设备的响应间隔;

5、通讯数据可保存到RTF文件，参数设置可保存到注册表reg文件。

6、可切换中文/英文显示。

使用说明

1，将触摸屏用通讯线与串口连接好，并将触摸屏通电准备。

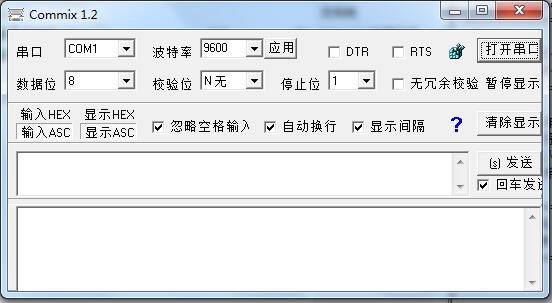

2，打开“Commix”调试软件，选择使用的COM通讯口，设定通讯数据，波特率9600，数据位8，校验位E偶，停止位1。

2，设置输入HEX，显示ASC，其它的为默认设置。此时再按“打开串口”按钮。并将显示区窗口适当拉长一些。

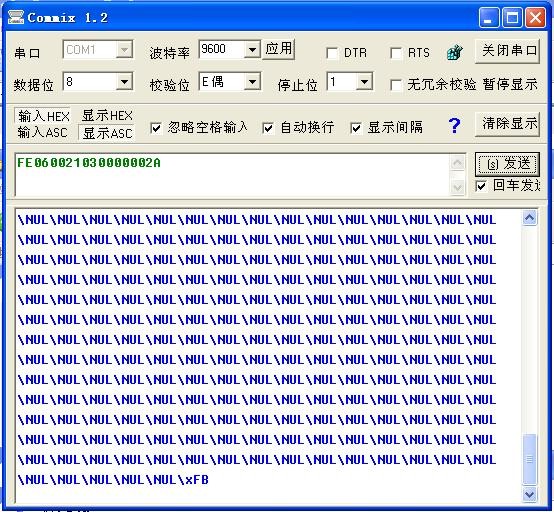

3，在发送区输入指令 FE060021030000002A 然后再按“发送”按钮，将显示如下所示：

4，在发送区输入指令 FE060021030100002B 然后再按“发送”按钮，将显示如下所示：

5，第2次按“发送”按钮，将显示如下所示：注意看最后一位为“7”

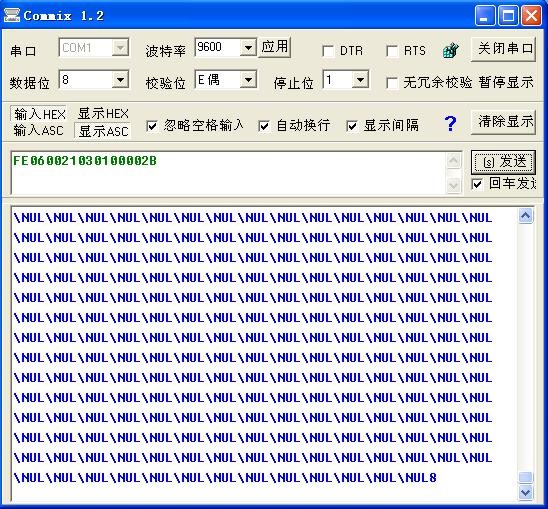

6，第3次按“发送”按钮，将显示如下所示：注意看最后一位为“8”

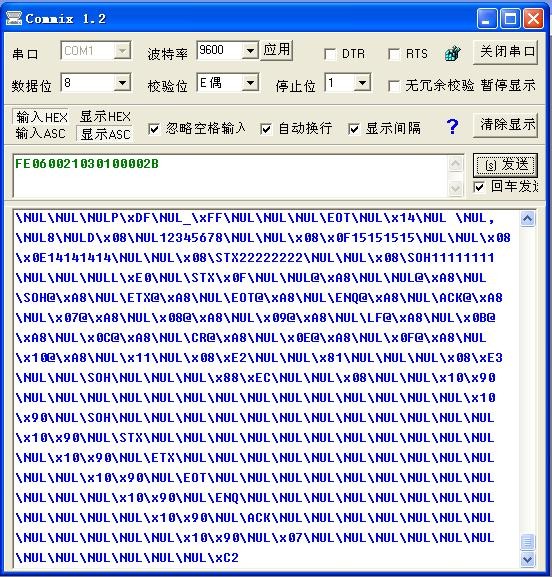

7，第4次按“发送”按钮，将显示如下所示：

8，此时密码已经读取出来了，如上图下面的部分：

上图中在第一个位置的NUL12345678为传送密码12345678，X0F1515151515为15级保护密码15151515，X0E1414141414为14级保护密码14141414，还有2级保护密码为22222222，1级保护密码为11111111，等等，只要是设计者都有设置的所有密码都将显示出来。

软件说明

1、 串口打开后，可随时修改通讯参数，除波特率需要按一下应用，其他都会自动应用，对于计算机不支持的组合，会有提示

2、 输入HEX： 用户输入数据看作16进制字节，不区分大小写

输入ASC： 用户输入数据看作ASCII字符

显示HEX： 接收到的数据显示为16进制字节

显示ASC： 接收到的数据显示为ASCII字符

忽略空格输入： 是否忽略用户输入数据中的空格

自动换行： 是否在接收与发送的数据之间自动换行显示

显示间隔： 是否显示发送结束到收到响应的间隔时间

DTR/RTS： 选中后相应针变高电平，用于一些无源485/422转换器

3、 在HEX和ASCII方式输入时，转义符输入都有效

4、 在ASCII方式，20h到7Eh的字符直接显示，其他字符显示为转义符形式

5、 选中“回车发送”，输入区内按回车相当于按发送按钮，如想输入多行，可用Ctrl+回车;不选中，则输入区内可用回车分行

6、 用户输入(从串口输出)的数据显示为绿色，从串口输入的数据显示为蓝色，发送到接收之间的间隔时间(毫秒)显示为灰色

7、 程序能用于最简单的3线制(串口2收、3发、5地)通讯，实际上目前工控设备多数只用了这3个通讯信号，有源232到485/422转换器便是如此

8、 点击...菜单图标，可选择将通讯数据或参数设置保存为文件

9、 程序结束时，当前设置自动保存到注册表

冗余校验使用：

1、 主界面上，“冗余校验”复选框被选中时，会出现冗余校验设置窗口

2、 选择不同的校验方式，会有相应的选项出现

HEX/ASCII： 选择校验结果的存放方式

3、 如果冗余校验或结束符被允许，程序将按“数据 校验 结束符”的顺序发送，结束符的默认格式与主界面上的输入HEX/ASC设置相同

转义符使用：

1、 16进制输入： xhh

2、 10进制输入： ddd

3、 预定义字符输入： ccc 或 cc 或 \

4、 显示字符输入： a

5、 转义符输入长度必须与上述相符，不区分大小写

转义符使用举例：

x1B 、27 、ESC 的值是 1Bh

x0d 、13 、cr 的值是 0Dh

A 、65 的值是 41h

\ 、 、x5C 的值是 字符

ASCII输入： stx011234R01etx57crlf

与HEX输入：02 30 31 31 32 33 34 R 30 31 03 5 7 crlf 是相同的

转义符中的预定义字符：

输入 值

\ 字符

LF 0Ah

CR 0Dh

NUL 00h

SOH 01h

STX 02h

ETX 03h

EOT 04h

ENQ 05h

ACK 06h

NAK 15h

ESC 1Bh
