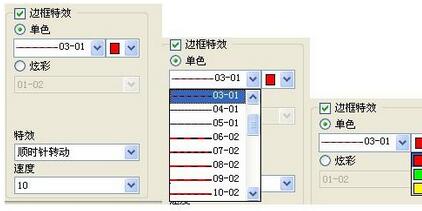

f70 ledshow是为恒舞动卡F70 LED显示屏用户打造的控制软件，这款软件可以与U10、U11、D00、D11 D12、D13、D01、D02、D03、W11、W12、W13、C12、A00、A01、A02、A03、C01、C02、C02B、U01、U02、U03等型号的设备兼容，具有操作简单、界面布局合理的特点，还支持为LED显示屏上面的文字添加特效、边框或者添加背景特效等。

安装教程

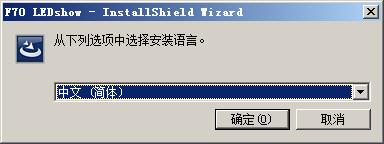

1、双击“F70 LEDshow.exe”选择软件语言

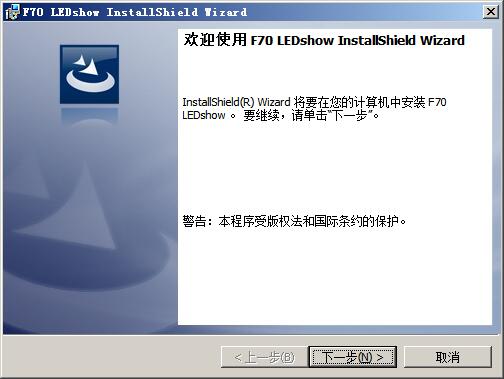

2、点击确定进入到f70 ledshow的安装向导界面

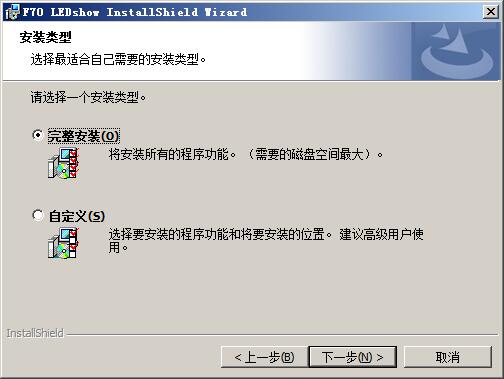

3、下一步选择软件安装类型，默认为完整安装

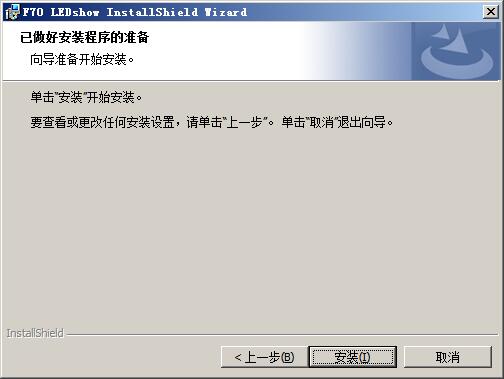

4、接着点击安装就可以了

使用方法

一、界面功能介绍

1、主界面

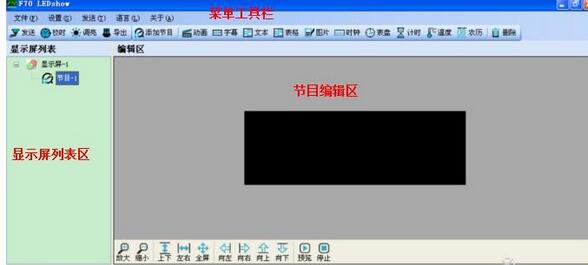

F70 LEDshow软件完全打开后的运行界面如下图所示：包括菜单工具栏、列表区、编辑区、综合信息区。

二、参数设置
1、屏参设置

制作显示屏，首先要知道显示屏的规格和大小。

屏参设置实际为软件操作的第一步。点击“设置”，再点“屏参设置”。

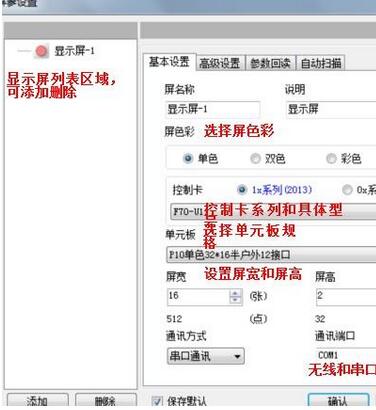

基本设置：显示屏的基本参数设置

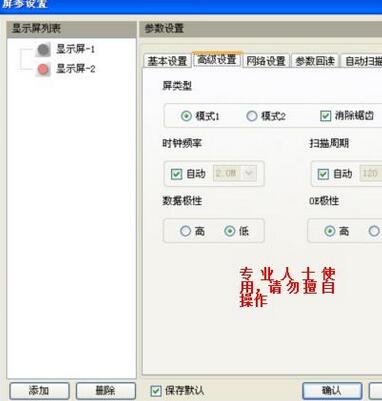

高级设置：高级设置一般不需要改动，改动可能会使屏显示不正常。

网络设置：选择带网络接口的控制卡后，在此窗口才会出现此选项卡。

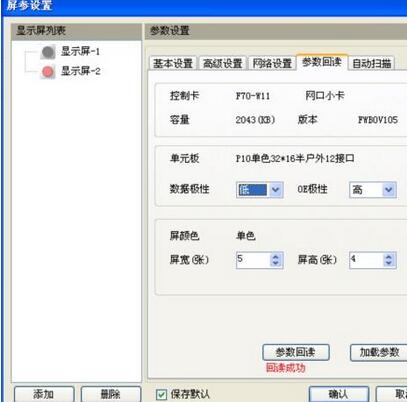

参数回读：一键读取控制卡储存的配置信息，即上次设置的显示屏各种参数。

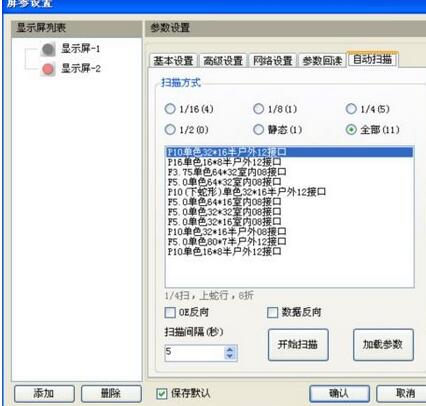

自动扫描：为软件新添加的功能，用于扫描不知道怎么配置的显示屏单元板，以确认显示屏单元板是何种规格的，方便用户快速确认显示屏单元板的型号规格，以实现快速配置屏参数的目的，方便易用。

屏参数设置完成后，选择“确认”保存设置数据;选择“取消”则退出设置。

“确认”后系统提示再次确认。“确定”后保存数据，“取消”则退出设置。

2、通讯方式的设置

每种控制卡都有自己的通讯方式，必须把通讯方式配置正确才能正常使用控制卡，配置步骤如下：

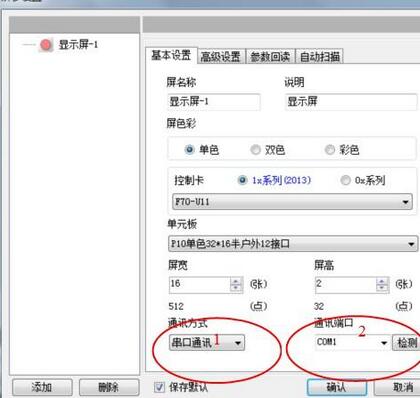

通讯方式的配置是在“屏参设置”窗口下配置的，所以要先点击菜单栏中的“设置”再点击子菜单 “屏参设置”，然后在屏参设置窗口下设置各种通讯方式。如下例如所示为打开的屏参设置窗口界面

(1)串口通讯设置

如果你选择的是0x系列带串口的控制卡，那么通讯方式一项将默认为串口通讯，且不可更改，你只可以更改通讯端口(如果您用的是USB转串口线，那么根据您的电脑来选择这个通讯端口)，然后再点击 按钮进行串行通讯的检测，连接成功表示通讯正常，如上图标注为红色1或2的区域。

如果你先择的是1x系列带串口的控制卡，那么通讯方式一项也默认为串口通讯，但可更改为无线通讯，在此你选择使用串口进行通讯，然后检测通讯连接成功即可。发送节目信息时显示屏上会显示发送的百分比，100%表示发送完成。

(2)网口通讯设置

网络通讯系列控制卡是我公司最新一代的产品，通讯稳定，传输速度快，传输距离远，使用方便。

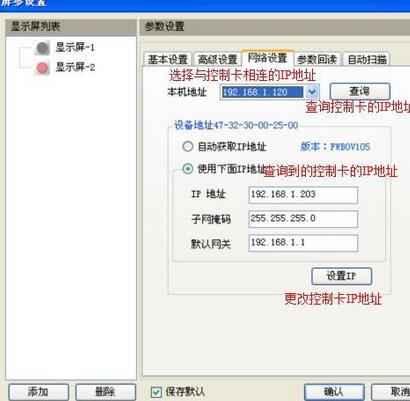

能使用网口通讯的控制卡只有1x系列里面的W11、W12、W13三种控制卡，如果您选择W1x系列控制卡，那么通讯方式一项也默认为网络通讯，且不可更改，选择此系列控制卡后窗口上会自动多出一个“网络设置”选项卡，如下图所示，点击查询你可查询控制卡的IP地址，默认为192.168.1.203.根据需要您也可以更改为自己的IP地址(建议改为固定的IP地址)。发送节目信息时显示屏上会显示发送的百分比，100%表示发送完成。

(3)U盘通讯设置

U盘通讯是指通过U盘或其他可移动存储设备做为传输介质，把要显示的内容传输到控制卡上的通讯方式。

如果您用的是带U盘接口的控制卡，则不需要设置通讯接口，直接点击工具栏上的导出按钮即可，如下图所示，选择您的可移动磁盘，点导出即可将数据导出到U盘，把U盘插入到控制卡就自动读取信息到控制卡，读取节目信息时显示屏上会显示U盘然后再显示读取百分比，100%表示读取完成，U盘就可以拔下来了。

(3)U盘通讯设置

U盘通讯是指通过U盘或其他可移动存储设备做为传输介质，把要显示的内容传输到控制卡上的通讯方式。

如果您用的是带U盘接口的控制卡，则不需要设置通讯接口，直接点击工具栏上的导出按钮即可，如下图所示，选择您的可移动磁盘，点导出即可将数据导出到U盘，把U盘插入到控制卡就自动读取信息到控制卡，读取节目信息时显示屏上会显示U盘然后再显示读取百分比，100%表示读取完成，U盘就可以拔下来了。

三、节目设置

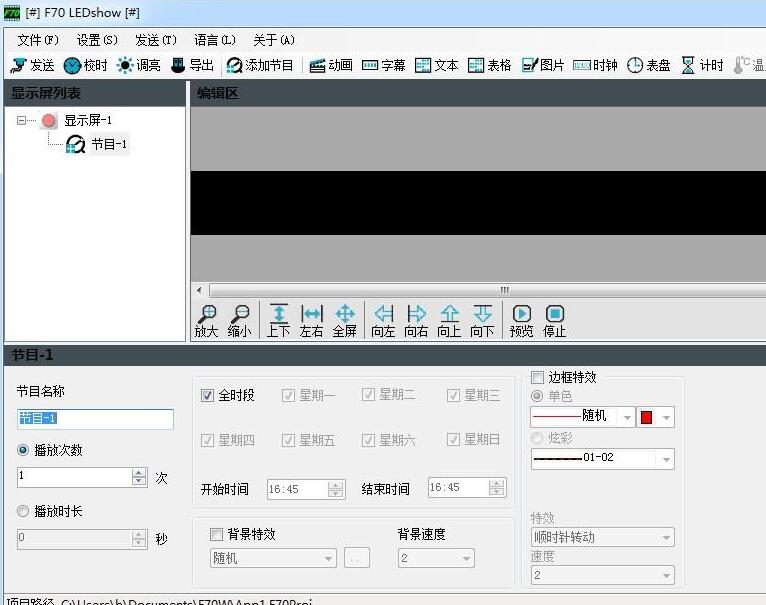

1、节目设置

节目设置是指对某个显示屏下所包含的节目进行属性的配置。

(3)U盘通讯设置

U盘通讯是指通过U盘或其他可移动存储设备做为传输介质，把要显示的内容传输到控制卡上的通讯方式。

如果您用的是带U盘接口的控制卡，则不需要设置通讯接口，直接点击工具栏上的导出按钮即可，如下图所示，选择您的可移动磁盘，点导出即可将数据导出到U盘，把U盘插入到控制卡就自动读取信息到控制卡，读取节目信息时显示屏上会显示U盘然后再显示读取百分比，100%表示读取完成，U盘就可以拔下来了。

三、节目设置

1、节目设置

节目设置是指对某个显示屏下所包含的节目进行属性的配置。

3、节目背景

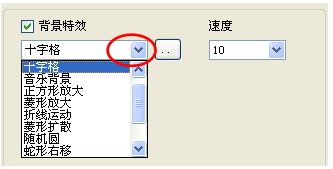

节目也可以添加背景，有多种背景可选，速度1为最快，您也可以自己添加软件外的您认为好看的背景，点击红色圈内的按钮，您就可添加自己的背景，如下图所示：

4、按节目分时段播放

分时段播放就是在某个时间段播放某个节目，时间自由设置

您可以设置时间段以实现分时段播放，在无人看管的情况下就会按照您设置的时间段自动切换节目。

全时段是不分时段播放，只要不关机就永不停息。

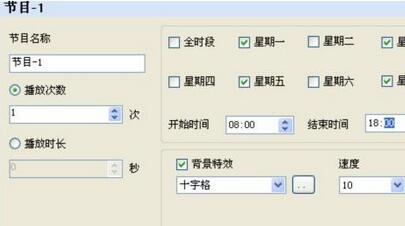

例如：设置“节目-1”在每星期一、三、五、日的早上8点到晚上6点播放，如下例如所示：
