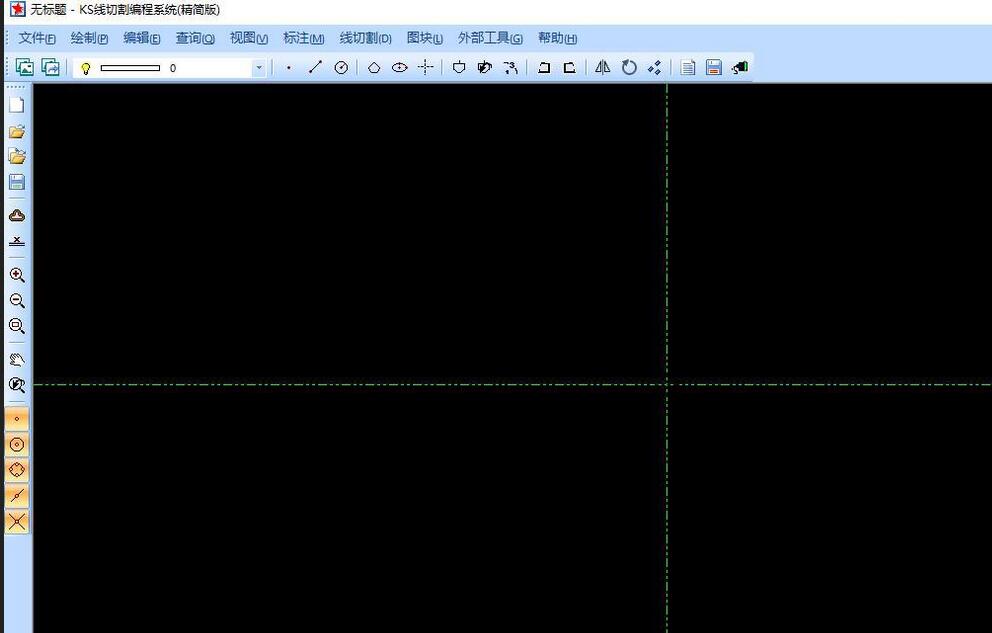

KS线切割编程系统精简版是为工程人员打造的线切割编程工具，这个是基于完整版打造的一个版本，主要去除了“多次切割”、“文字轮廓”、“手工输入3B代码”、“矢量化”等高级功能，包含了图层标淮、固定高度打印等，同时还拥有完备的数据接口供用户选择。

安装教程

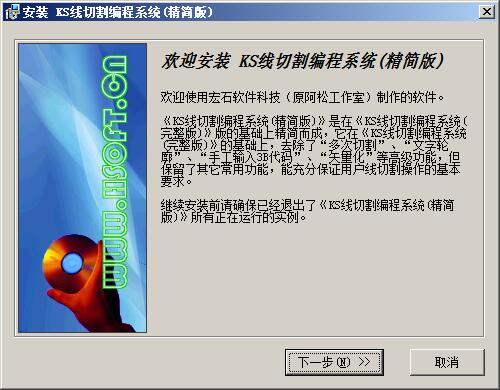

1、双击“Ks2disk.exe”进入到软件的安装向导界面

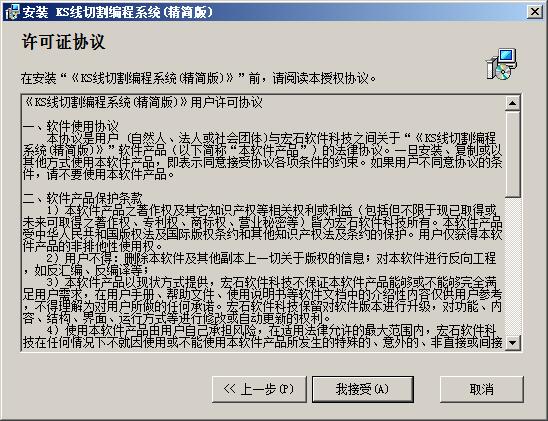

2、下一步出现许可证协议，点击我接受

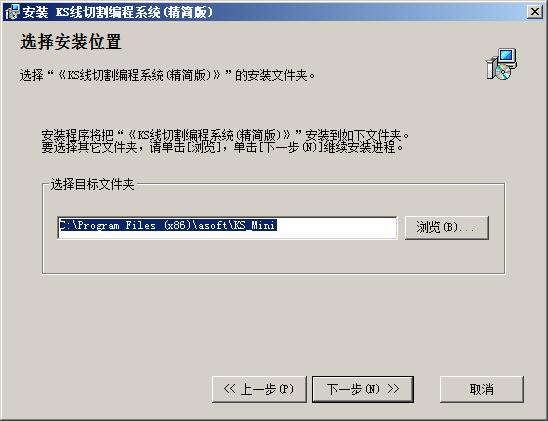

3、选择安装位置，默认为“C:Program Files (x86)asoftKS_Mini”

4、继续下一步安装就可以了

主要功能

1、支持图层、标注，提供尺寸及文字标注功能。

2、支持1：1打印，固定高度打印，提供灵活的图形及代码打印功能。

3、支持主板打印口、扩展LPT口，USB端口线，及串口通讯，多端口自动识别、并发通讯、后台联机作图两不误。

4、支持代数式输入，数据输入时可方便使用加减乘除、乘方及常用三角函数。

5、同时支持多平台(包括HL、HF、YH、CAXA等)的中慢走丝多次切割代码

6、支持点捕捉，可捕捉圆心、直线中点、圆及圆弧象限点、捕捉交点。

7、完备的数据接口功能，可直接打开CAD(Dxf)和流行线切割软件Autop、Towedm、YH、PM-A95的数据文件。

8、多次切割、分层补偿、闭合前暂停、闭合点过切等功能充分提高了加工的灵活性。

9、支持XP、WIN7及WIN8操作系统、支持双核及多核CPU。

10、基于UNICODE编译，多语言平台运行不出现乱码。

11、独有误差隔离(阻断)算法有效确保1000条代码以下0误差。

使用说明

1、选定圆或圆弧时总是选到了圆心点。

答：这是由于打开了“捕捉圆心”功能的缘故，只要关闭“捕捉圆心”功能就可以了。另外，也可以在选定圆或圆弧时预先按下“Ctrl”键来跳过对点的选择。

2、如何让“等距偏移”或块操作后不保留原图形。

答：按下状态栏的“拷贝”使其变为“修改”，这样以后作“等距偏移”或块操作的时候就不会保留原图形了。

3、如何生成“跳步程序”。

答：在执行“生成加工代码”后，在弹出的对话框，关闭“取消旧路线”的选项，以后再生成的代码就可以同旧代码形成“跳步”了。

4、如何读取AutoCAD的DXF格式文件。

答：从文件菜单中执行“打开文件”功能，在弹出的对话框中，点击“文件类型”右侧的箭头，从列表中选择“CAD图形交换文件(*.dxf)”，然后就可切换路径到目标文件夹，选择所要打开的DXF文件预览并打开了。

5、如何保存图形为AutoCAD的DXF格式文件。

答：从文件菜单中执行“文件另存为”功能，在弹出的对话框中，点击“文件类型”右侧的箭头，从列表中选择“CAD图形交换文件(*.dxf)”，然后就可切换路径到目标文件夹，输入文件名保存即可。

6、为什么我的图形总是只能生成两条代码。

答：可能存在相互重合的线条，解决方法：在编辑菜单中执行“清除重合线”将重合的线条删除就没有问题了。

7、为什么我的代码中部分圆弧变成都成了直线。

答：线切割单板机按照他们的运算能力，一般有一个最大圆弧变径的问题，如果圆弧半径大于最大值，切割就会出错，KS默认设置的最大圆弧半径是1米，如果你的圆弧半径大于这个值，KS即会自动将此圆弧拟合成多段直线，以免切割时出错。你可以根据单板机的实际情况修改这个“最大圆弧半径值”(见系统设置)。

7、如果忘插加密狗的话，加密狗注册如何救回正在编辑的文件。

答：如果忘插加密狗的话，加密狗注册要救回正在编辑的文件，可如下操作：

1、执行块菜单中的“全部选定”将图形选定为块，然后“复制块”到剪贴板。

2、不要退出KS，插上加密狗，新开一个KS的实例，然后执行从剪贴板“粘贴块”即可。

8、为什么KS生成的加工代码同自己手工计算出来的会有细微的差别。

用户手工计算的代码同KS自动计算的代码有差别，是因为用户没有考虑到数据“四舍五入”的影响，实际上，第一条代码“四舍五入”后的误差如果不能立即补入到第二条代码上去，这样就会造成数据一定的误差，而且此误差还可能同向积累。实际上，由于线切割加工码中，对圆弧代码需要对圆心、半径和计算长度一共四个数据同时进行“舍入”，而此时究竟如何进行“舍入”才能实现最小误差就不是普通用户可以知道的了。在KS软件里采用了我们独创的“代码误差校正算法”，能保证最好的加工精度，这一点已经得到充分的验证，用户可以放心使用。
