CAD源泉建筑插件是为autocad用户打造的一款增强插件，主要适用于建筑工程人员使用，软件可以与AutoCAD2000-2017等版本兼容，它为用户提供了门、窗、墙、柱的便捷构图，并且可以精确到厘米、毫米，是用户进行绘图的又一选择，有需要的快快下载吧。

主要特色

1、"源泉设计"是免费免注册软件，绿色小巧，压缩包仅6MB多(含说明和常用字库);

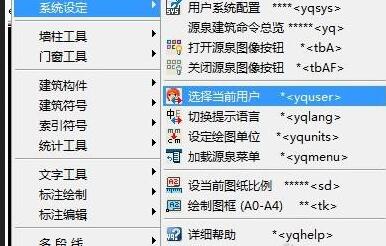

2、"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅;

3、通过总览命令，可以动态设置所有命令的快捷键，即时生效;

4、提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪;

5、提供中文简体、中文繁体、英文三个语言版本，请对应下载;

6、门窗块完全兼容天正3,可以互为使用;

7、提供类似 ACDSee 的图库管理，操作直观、维护方便;

8、强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等;

9、内置了将图元导入Google Earth(谷歌地球)的转换程序;

10、提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置;

11、你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整;

12、功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯;

主要功能

智能墙剪 TW

command: tw

****智能墙剪，墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

● 只需一步:选择修剪的墙柱范围

● 柱内墙体被修剪

● 墙体与墙体交叉处被修剪

● 不影响其他图层

画自动墙

command: ww

****画自动墙，墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

● 就像画直线一样绘制平面墙体

● 碰到柱子柱内墙体被修剪

● 碰到墙体与该墙体交叉处被修剪

● 按下“W”键可以列表选择墙厚

● 不影响其他图层

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层 中的直线(最多只能处理二组方向的轴线):

● 只需一步:选择选择轴线

● 根据所选轴线自动布置轴号和二道尺寸线

● 不影响其他图层

安装教程

一、源泉建筑插件怎么安装?

解压在偶要下载下载的源泉建筑软件安装包，而后点击一键安装程序setup.exe，按提示选中需关联的AutoCAD用户配置文件(Profile)就可以简单完成安装设置过程

二、安装说明：

如果上述方法安装不成功，请将sysinstall.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;

强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装即可;

如果启动文件sysacad.lsp和你的自编程序冲突，安装完后可直接删除之，这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;

在天正建筑(5.0-8.5)环境下的安装方法和上述相同。

更新日志

V6.5.5

用户系统配置文件config.txt中，添加“矩形/圆形引出框参数”设置项;

修改“自动编号(aBH)”命令等命令，输出小数位跟面积(mj)命令;

修改“立面柜子标注(ddGZ)”命令，可选多个图层;

“Q5杂项命令面板”修改如下：

改善“切换几个关联开关(gl)”命令;

修改“修改线型及线型比例(xt)”命令，可手工输入比例;

修改“修改填充及填充图案比例(xtc)”命令，可手工输入比例;

修改“加、减、乘、除(+,-,*,/)”命令，兼容字符串内部的正负数;

修改“选文字(编号)统计区域面积(tmj)”命令，输出小数位跟面积(mj)命令;

修改“用较少圆弧段模拟椭圆(e2a)”命令，加入对话框;

改善“将样条曲线和椭圆转换为圆弧多段线(cca)”命令;

改善“将样条曲线和椭圆转换为线段多段线(ccx)”命令;

“Q5杂项命令面板”修改如下：

增加“车边镜(CBJ)”命令;

修改“两点画门套门(ADT2)”/“两点画参数窗(wd2)”命令，可再输入墙厚;

修改“快速加减遮罩(jZZ)命令，可加减文字及多行文字遮罩，改名为(ZZ);

修正“动态拷贝(cv)”命令，一个跨空间操作的bug;

修正“平面灯具布置(dj)”命令，一个跨空间操作的bug;

“Q5杂项命令面板”修改如下：

增加“临时切换是否固定图纸空间比例(ddps)”命令;

“Q6杂项命令面板”修改如下：

废止“文字加遮罩(ttzz)”命令;

“Q5杂项命令面板”修改如下：

增加“线段等分曲线(s2x)”命令;

改善“移动到表格中央”命令，兼容图块表格;

改善“复制到表格中央”命令，兼容图块表格;

修改“生成室内立面框架(LM)”命令，兼容在门窗图层的自建门窗;

修改“建筑/结构标高(bg)”，用独立坐标系，不会改变ucs;

修正“建筑/结构标高(bg)”等动态命令，有可能残留屏幕的bug;

修正6.5.4版“炸碎文字为线段(ttX)”命令的一个bug，提高转换精度;
