Profili是一款功能强大的翼型设计软件，该软件内置了2000多种空气动学特性的翼型供用户选择，并拥有机翼数据库、过滤、新的机翼处理、合并两个机翼、新的动力分析、绘制龙骨和模板等实用功能，解压后可以直接使用，新版本还增强了新的动力分析功能。需要的朋友赶紧来本站下载吧！

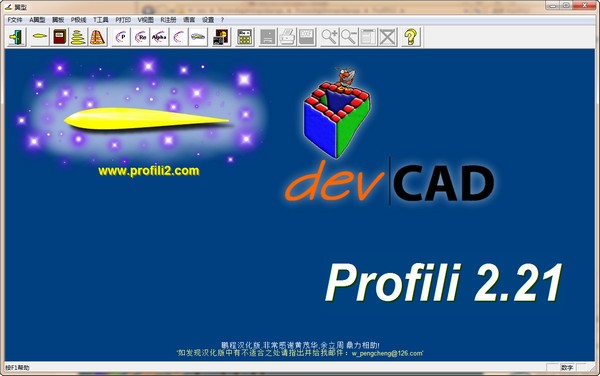

Profili介绍

Profili是一款强大的飞机机翼设计和分析机翼的空气动力学的分析设计软件，它拥有超过2200多种预先计算好的空气动力学特性的翼型，可大大节省作出翼型比较的时间。通过它，您可不费吹灰之力即可改变机翼，程序会根据机翼的改变来计算所产生的新的空气动力学性能，而且您还可直接观看计算中的变化，并可获得一个机翼下如何压力分存的“感觉”，同时Profili具有一个可调的超市功能，可保持物体的移动，并可设计出更加平滑的翼型。新版Profili具有包括机翼数据库和过滤功能、新的机翼处理功能、可以合并两个机翼、新的动力分析功能、可绘制龙骨和模版等强大的全新功能，可帮助您更好的进行翼型的设计。

Profili软件是一款功能强大，专业实用的翼型设计软件，它可以帮助用户更加方便的设计飞机机翼，拥有机翼数据库和过滤、新的机翼处理、新的动力分析等功能，可以绘制龙骨和模版，还可以合并两个机翼，能够大大节省设计翼型的时间。

软件功能

1、新的机翼处理功能

2、新的动力分析功能

3、机翼数据库和过滤功能

4、可以合并两个机翼

5、可绘制龙骨和模版

软件特点

1、可对制作的时间进行快速的节省

2、可以帮助用户快捷的即可对机翼进行改变

3、也支持对新的空气动力学性能进行改变

4、对超时的功能进行快速的调整

5、也对物体的移动进行保持

使用说明

1、在Profili中选择所需的翼型，并导出坐标数据。

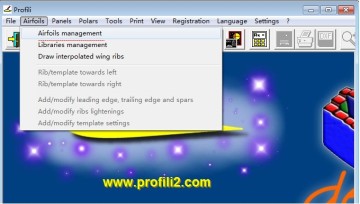

如下图所示，选择菜单【Airfoils】>【Airfoils Management】

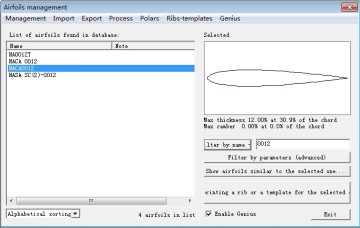

在弹出的对话框中，选择合适的翼型，如下图所示。

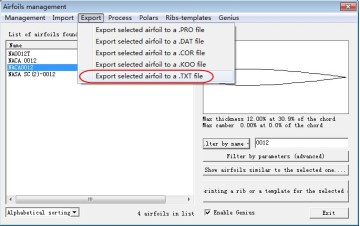

选择菜单【Export】>【Export Selected Airfoil To A .TXT File】，将坐标数据导出为Txt文本数据。

2、处理文本数据

导出的文本数据需要进行处理才能导入ICEM CFD中。文本文件打开后如下图所示。

需要将多余的文字去除掉，仅保留坐标点数据。如图所要去除的数据包括第一行、第三行以及后续的文字行。

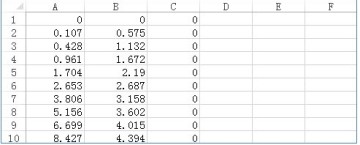

多余文字去除后，需要添加Z方向坐标，一般如果计算2D模型的话，可以设置Z坐标为0。为方便处理，可以采用Excel进行添加。Excel中添加Z坐标后如下图所示。

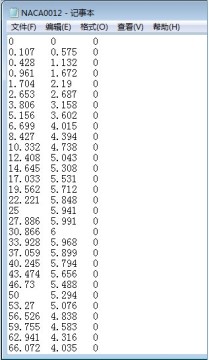

从EXCEL中将数据导出为Txt文本文件。如下图所示。

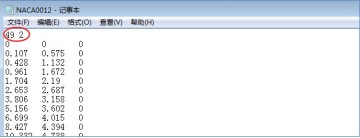

需要在Txt文件中添加数据，如下图中第一行所示。其中49表示每一条线上点的数量，2表示线的数量。意思是，从第二行开始到最后一行一共是两条线，每一条线有49个点。OK，至此数据处理完毕，下一步即可将数据导入到ICEM CFD中进行建模了。

3、导入数据至ICEM CFD中

启动ICEM CFD，利用菜单【File】>【Import Geometry】>【Formatted Point Data】，如下图所示。

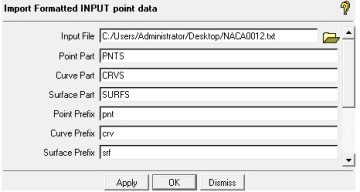

在弹出的文件选择对话框中选取上一步处理好的数据文件，如下图所示。

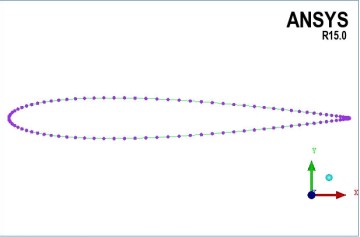

点击Apply按钮生成几何。生成图形如下图所示。

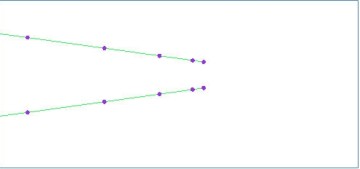

局部放大图形，可以看到尾部并未封闭。如下图所示。

在计算过程中可以直接连接点将其封闭，也可以绘制多段线将其封闭。ICEM CFD提供了桥接曲线，很容易进行过度。

点击Geometry标签页下的Create/Modify Curves按钮，弹出下图的数据操作窗口，选择Modify Curves按钮，设置Method为Bridge Curves，选取上图所示的两条曲线。

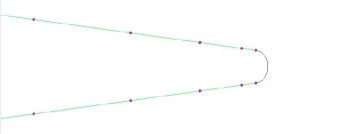

生成的桥接曲线如下图所示。

至此翼型几何导入完毕，后续操作过程即为流体域创建、网格划分等，此处不再赘述。
